NIRFlex N-500 ИК-Фурье спектрометр (для лабораторий)

NIRFlex N-500 ИК-Фурье спектрометр (для лабораторий)

Видео

Загрузки

Описание

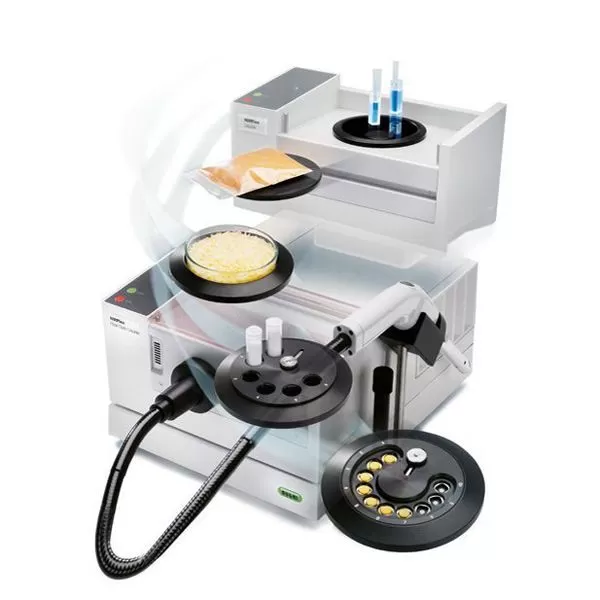

Спектрометр NIRFlex N-500 фирмы Buchi является результатом постоянного совершенствования проверенной опытом линейки ИК-анализаторов. На выбор пользователей предоставляется 5 различных измерительных ячеек, причем смена ячейки – это простая и быстрая процедура:

NIRFlex Solids – измерение твердых образцов в режиме отражения (приставка для чашки Петри, приставка для виал, приставка для таблеток, приставка для измерения образцов в контейнерах любого типа).

NIRFlex Liquids – измерение жидких образцов в режиме пропускания (термостатируемая приставка для виал, температура от комнатной до 65 ˚С). Ячейка для измерения жидкостей может вмещать до шести кювет или небольших флаконов.

Волоконно-оптический зонд NIRFlex Solids для твердых веществ (например, порошков, паст, гелей, гранулированных и твердых веществ). Рукоятка зонда с функцией дистанционного управления снабжена двумя светодиодами для индикации состояния и результата измерения (идеален для фармацевтической и химической промышленности).

Волоконно-оптический зонд NIRFlex Liquids для жидкостей. Рукоятка зонда с функцией дистанционного управления снабжена двумя светодиодами для индикации состояния и результата измерения (идеален для фармацевтической и химической промышленности).

В комбинации со считывателем штрих-кода, можно начинать измерения независимо от места расположения ПК, клавиатуры и спектрометра.

NIRFlex Solids Transmittance – устройство для анализа твердых лекарственных форм, например, таблеток или капсул в режиме пропускания. Ячейка NIRFlex Solids Transmittance использует источник питания низкой энергии, что позволяет выполнять анализ чувствительных к температуре активных фармацевтических ингредиентов (приставки на 30 таблеток, 10 таблеток, 30 капсул, 10 ирисовых апертур).

Видео

Видео-обзор работы NIRFlex N-500 ИК-Фурье спектрометр

Характеристики

NIRFlex N-500
Габаритные размеры (ширина x высота x глубина)350 x 450 x 250 мм
Спектральный диапазон800 -2500 нм (рекомендуемый: 1000 -2500 нм)
12500 -4000 см-1 (рекомендуемый 10000 -4000 см-1)
(если для измерительной ячейки не указано другое значение)
Разрешающая способность8 см-1 (с аподизацией)
Тип интерферометраПоляризационный интерферометр с призмами TeO2
Волновая точность± 0,2 см-1 (измерена газовой ячейкой HF при комнатной температуре 25 °C ± 5 °C)
Отношение сигнал-шум10000 (шум пик-к-пику)
Число сканирований в секунду2−4
Аналого-цифровой преобразователь24 бита
Окружающая температура5−35 °C (рекомендуется 25 ± 5 °C)
Тип лампы и её жизненный цикл (средняя наработка на отказ)Галогенная лампа накаливания с вольфрамовой нитью (12000 час (2 x 6000 час))
Тип лазера12 В постоянного тока, HeNe (гелий-неоновый лазер), длина волны при 632,992 нм
Соединение с сетью Ethernet100 Мбит/с
Источник питания100−230 В переменного тока ± 10%, 50-60 Гц, 350 Вт
NIRFlex Solids
ДетекторРасширенный диапазон InGaAs (с контролируемой температурой)
Источник питания100 -230 В переменного тока ± 10%, 50-60 Гц, 20 Вт
Приставка для чашек ПетриПриставка для виалПриставка для таблетокПри-ставка XL
Макс. число последовательных образцов16101
Измерения на основе диффузионного отраженияxxxx
Измерения на основе передачи отраженияx
Измерения с чашами Петриx
Измерения с флаконамиx
Измерения с таблеткамиx
Измерения с использованием небольших пластиковых пакетиковx
Рабочая температура 5−35 °Cxxxx
Внутренняя опорная точкаx
Внешняя опорная точкаxxxx
Размеры образцаЧашка Петри100 ммСтеклянные флаконы10−15 ммТаблетки5−10 мм
NIRFlex Solids Transmittance
ДетекторInGaAs (с контролем температуры)
Спектральный диапазон12500 -6000 см-1 (рекомендуемый диапазон: 11520 -6000 см-1)
800−1660 нм (рекомендуемый диапазон: 870 -1660 нм)
Фотометрический динамический диапазон0 – 6 AU (единиц длины)
Фотометрическая линейностьИспользован “метод добавления фильтра”. Фильтр пропускания 2% и стандарт длины волны (смесь редкоземельных окислов) были использованы для добавления. Оба фильтра измерялись сериями отдельно, а затем при последовательном расположении.  Добавление отдельных измерений сравнивалось с измерениями при последовательном расположении двух фильтров. Разница составила  < 2 x 10-7 T при 7876 см-1
Типичное отношение сигнал-шумСреднеквадратичное значение для сегментов спектра по 300 см-1 в диапазоне 11000 -6500 см-1
открытый лучСреднее значение 2 x 10-5 AU (16 сканирований; аподизация Блекмана (Blackman))
5 мм, Spectralon®Среднее значение 2 x 10-5 AU (64 сканирования; аподизация Блекмана (Blackman))
Источник питания100 -230 В переменного тока +/-10%, 50-60 Гц, 20 Вт
NIRFlex Liquids
Диапазон температур образцовОкружающая температура +10 °C  и до 65 °C
Повторяемость установленной температуры образца± 0.5 °C
Выход температуры за установленный предел< 5 °C
Зашита от перегрева, автоматическое выключениеT > 90 °C
ДетекторInGaAs (с контролем температуры). Расширенный диапазон
Диаметр точки измерений2 мм
Тип используемых кюветКюветы 12,5 x 12,5 x 45 мм с длиной подачи 1, 2 (стандарт), 5, и 10 мм с использованием соответствующих вкладышей
Время, требуемое для достижения устойчивого контроля установленной температурыОкружающая температура до 65 °C: 15 мин
Источник питания из прибора NIRFlex
N-500
100 -230 В переменного тока +/-10%, 50-60 Гц, 250 Вт
Волоконно-оптический зонд NIRFlex Solids
Диапазон температур на щупе зонда0 °C − 80 °C
Источник питания100 -230 В переменного тока +/-10%, 50-60 Гц,  20 Вт
ДетекторInGaAs расширенного диапазона (с контролем температуры)
Стандартная длина волоконно-оптических зондов2 м, 3 м, 5 м
Адаптер для снятия спектра по отражению
Макс. рабочая температура120 °C
МатериалМатериал втулки адаптера: Сталь № 1.4435Материал кольцевой прокладки: Сталь № 1.4305

Окно адаптера пропускания отражения: Кварцевое стекло (Infrasil 303), герметизированное кольцевыми прокладками из фтористой резины

Возможная длина тракта0,5 мм, 1,0 мм, 1,5 мм
Волоконно-оптический зонд NIRFlex Liquids
Диапазон температур на щупе зонда0 °C−150 °C
Макс. давление на щупе зонда6 бар
Источник питания100 -230 В переменного тока +/-10%, 50-60 Гц,  20 Вт
ДетекторInGaAs (с контролем температуры). Расширенный диапазон
Стандартная длина волоконно-оптического зонда2 м (возможна до 7 м)
Длина тракта2 мм (по запросу могут поставляться тракты другой длины)
