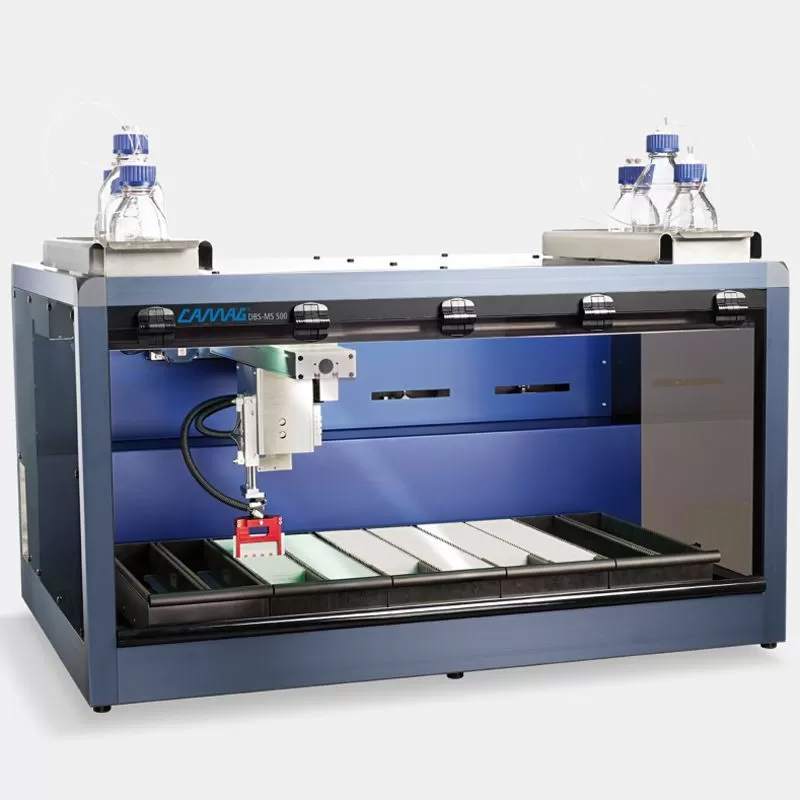

Camag DBS-MS 500 роботизированный автосамплер

Camag DBS-MS 500 роботизированный автосамплер

Видео

Загрузки

Описание

Полностью автоматизированный автосамплер DBS-MS 500 от производителя Camag – это современный прибор для анализа DBS. Обработка проб полностью автоматизирована: от распыления до присвоение штрих-кодов. В дополнение к результатам анализа выводится изображение каждой карты DBS до и после экстракции, а параметры прогона сохраняются для поддержания высокой надежности и качества.

Ключевые особенности DBS-MS 500

  • Высокая пропускная способность при анализе: до 500 DBS карт за цикл
  • Встроенное оптическое распознавания карты и модуль считывания штрих-кодов
  • Автоматизированный внутренний модуль
  • Уникальный модуль извлечения с промывочной станции
  • Онлайн связь с системами анализа (LC-MS, MS)
  • Полный контроль с помощью программного обеспечения Chronos

Автоматизированная система Camag  DBS-MS делает анализ карточек сухих пятен крови удивительно легким и имеет много преимуществ по сравнению с ручными и полуавтоматическими методами. С автосамплером DBS-MS500 анализ карточек DBS является экономичной альтернативой традиционным забора крови.

Роботизация

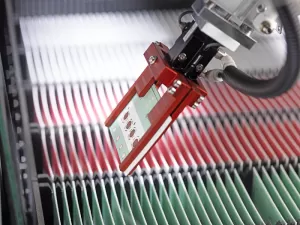

Высокая надежность робототехники обрабатывает карты DBS из 5 отдельных стоек, каждая из которых вмещает до 100 карт. Захватывающий инструмент поднимает карты и перемещает их на всех последующих процессах в соответствующем модуле и возвращает обратно в исходное положение после экстракции. Все карты DBS стандартного формата 84,67 мм × 53,2 мм, марка производителя может быть любой.

CAMAG_DBS-MS_500 Перенос карт
Оптическое распознавание карты

Число пятен и положение, статус, а также информация штрих-кода определяются камерой и датчиками. Связь между DBS и его штрих-кодом обеспечивается в течение всего процесса. Camag использовал более десяти лет опыта в анализе оптического изображения ВЭТСХ, чтобы построить этот точный и надежный модуль камеры.

CAMAG_DBS-MS_500_Оптическая система распознования карт
Внутренний эталон методов

Качество и эффективность анализа экстракции обеспечивается с помощью внутренних эталонных методов. Раствор наносят распылителем  с высокой точностью на DBS. Camag производит высокоточные инструменты для ВЭЖХ в течение длительного времени и использовал этот опыт для создания данного модуля.

CAMAG_DBS-MS_500_Стандартные методы
Извлечение

Блок извлечения герметизирует карту DBS и растворитель направляется горизонтально через DBS в петлю образца. Объем контура может быть различных размеров и конфигураций в соответствии с приложением. Экстракт направляется к системе анализа и не зависит от цикла экстракции растворителем.

CAMAG_DBS-MS_500_Модуль извлечения
Станция промывки

Мойка очищает все части, которые находятся в контакте с картами DBS и дополнительно промывает весь прибор, чтобы избежать каких-либо загрязнений.

CAMAG_DBS-MS_500_Мойка
Программное обеспечение Chronos

Chronos является дополнительной программой, которая управляет аналитической системой в дополнение к управлению DBS-MS 500. Chronos совместима с большинством программ масс-спектрометрии и позволяет осуществлять обмен данными между этими программами. Подробнее о программе читайте здесь.

Программа CHRONOS Camag - высокая производительность

Видео

Видео презентация Camag DBS-MS 500

На видео представлена работа системы Camag DBS-MS 500 от производителя Camag.

Характеристики

Габариты (Ш х Д х В), см110 × 80 × 60
Потребуется дополнительное пространство 10 см для вентиляции и 30 см в высоту для размещения бутылки растворителя
Вес, кг120
ТребованияСжатый воздух с давление от 4 до 8 бар



Напряжение сети100 – 240 В, 50/60 Гц, 100 Вт
ИнтерфейсСенсорный дисплей для выбора и редактирования методов и настройки параметров
Связь с ЖХ-МСПрямое соединение, опционально Ethernet
Соединения с LC-MS1/16 ” клапан высокого давления, 10 – 32 ConEd порта (UPLC клапан по запросу)
