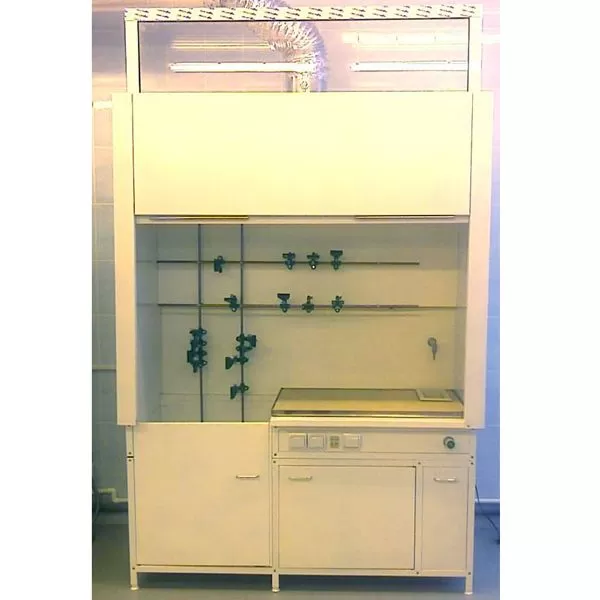

Шкаф вытяжной модульный демонстрационный серии ШВМД

Цельнометаллический вытяжной шкаф с вертикальным экраном. Отличие от серии ШВМ – боковые стенки вытяжной камеры – триплекс в алюминиевых рамах. Экран – триплекс в алюминиевых рамах с системой противовесов. Противовесы располагаются на задней стенке шкафа. Высота подъёма экрана – 800 мм. Вытяжная камера – листовой холоднокатаный металл, окрашенный эпоксиполиэфирной порошковой краской. Вытяжка воздуха в камере из 2-х зон (тяжёлые и лёгкие газы). В основании шкафа тумба металлическая 2-х дверная (для 900ШВМД и 1200ШВМД) и 3-х дверная (для 1500ШВМД и 1800ШВМД) с вытяжкой, в тумбе съёмные полки и пластиковые поддоны под реактивы по 4 штуки (в 1800ШВМД – по 6 штук). Под заказ возможны поддоны из окрашенного металла. В правой части тумбы отсек для обслуживания сливной сантехнической канализации. Шкаф укомплектован фланцем диаметром 200 мм для подключения к вытяжной системе. Высота с поднятым экраном 2500 мм.

Электрооборудование шкафа: на задней части вытяжного колпака расположена распределительная коробка, с помощью которой производиться подключение электропитания к шкафу. Освещение рабочей поверхности осуществляется при помощи светодиодного светильника, помещенного в пылевлагостойкий корпус, соответствующий классу защиты IP 65. Минимальный уровень освещенности на уровне рабочей поверхности 500 люкс. Светильник расположен в верхней части вытяжного колпака вне воздействия агрессивных сред. На передней панели 2 автомата защиты сети, 2 брызгозащищённых розетки с заземлением и выключатель светильника. Максимальная мощность подключаемых приборов 3,5 кВт. Степень защиты от поражения электрическим током относится к классу I согласно ГОСТ 12.2.007.0-75.

В исполнении «с водой» шкаф комплектуется сливной раковиной, сливом, краном для воды фирмы TOF (Италия) с химстойким покрытием и дистанционным управлением с передней панели, гибкой подводкой.

      Сливная раковина из:

• полипропилена – если столешница керамика KS-12 или пластик Wilsonart;
• эпоксикомпозита Durcon или Epoxystone – если столешница Durcon или Epoxystone;
• нержавеющей стали – если столешница нержавеющая сталь;
• монолитной керамики – если столешница из монолитной керамики.

Дополнительно в шкаф могут быть установлены краны для газов, вакуума, сжатого воздуха, электронные системы управления и контроля воздушными потоками.

В исполнении «с водой» шкаф комплектуется сливной раковиной, сливом, краном для воды фирмы TOF (Италия) с химстойким покрытием и дистанционным управлением с передней панели, гибкой подводкой. Сливная раковина из полипропилена, если столешница керамика KS-12 или пластик Wilsonart; из Durcon, Krizopol – если столешница Durcon или Krizopol; нержавеющая сталь – если столешница нержавеющая сталь; монолитная керамика – если столешница из монолитной керамики с бортиком..

Выпускаются 4-х типоразмеров по длине 980, 1280, 1580 и 1880 мм.

Дополнительно в шкаф могут быть установлены краны с дистанционным управлением на передней панели для газов, вакуума, сжатого воздуха или воды итальянской фирмы TOF.

Шкафы 1200, 1500 и 1800ШВМД могут также выпускаться увеличенной глубины. У таких вытяжных шкафов столешница имеет глубину 750 мм, а общая глубина шкафа – 900 мм.
Пример маркировки такого шкафа: 1500/900 ШВМДкв.

Специально для аналитических установок большой длины собираемых в вытяжном шкафу, разработана и внедрена в производство версия шкафа вытяжного модульного (ШВМ) собираемого из отдельных секций длиной 1200, 1500 и 1800 мм в вытяжной шкаф с единым вытяжным пространством любой длины от 2400 мм и далее кратно 300 мм.
