Стальной реактор под давлением и под вакуумом

    Реакторы из нержавеющей стали, хастеллоя или покрытые тентом наиболее безопасны при работе с опасными и ядовитыми веществами.
    Juchheim специализируется на производстве как стандартных так и индивидуальных реакторов объемами от 0,5 до 128 литров (до 400 литров по запросу), вакуумом до 10-4 бар и давлением до 150 бар при рабочих температурах от -80 ° C до 400 ° С. Реакторные сосуды имеют шероховатость поверхности менее 0,008 мм, что позволяет легко их чистить.

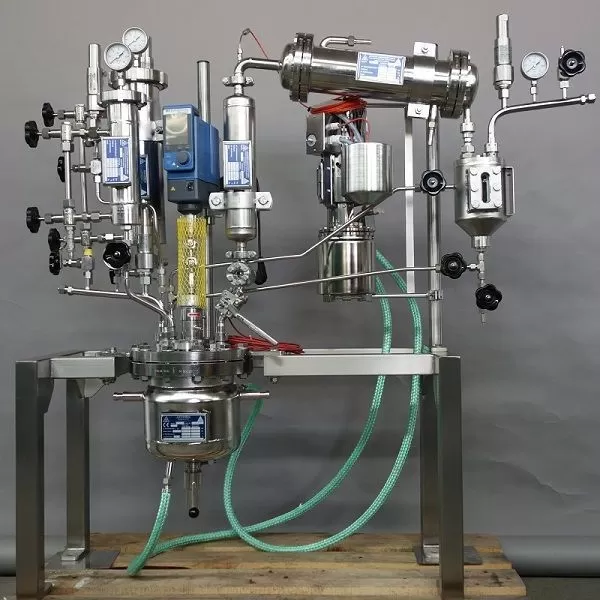

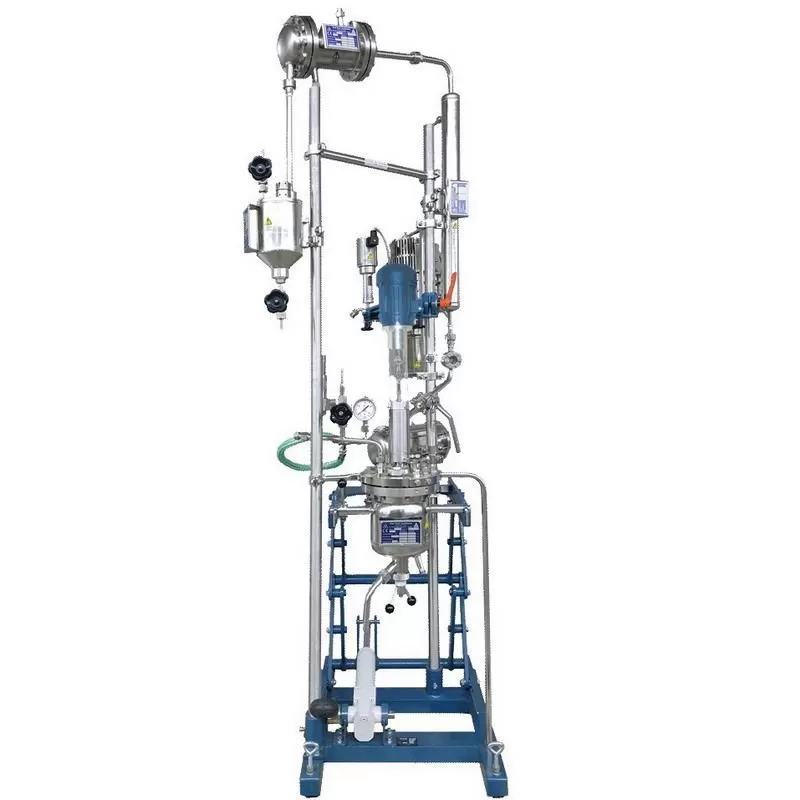

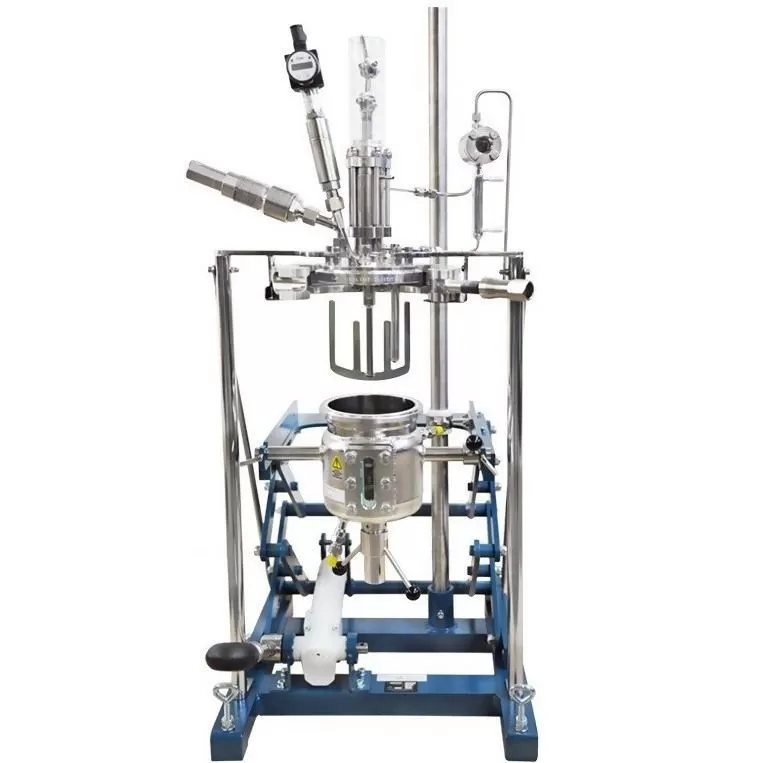

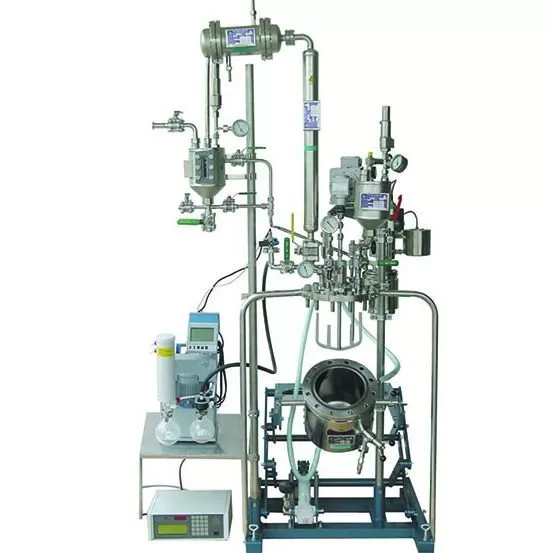

    Основными компонентами завершенной установки являются:

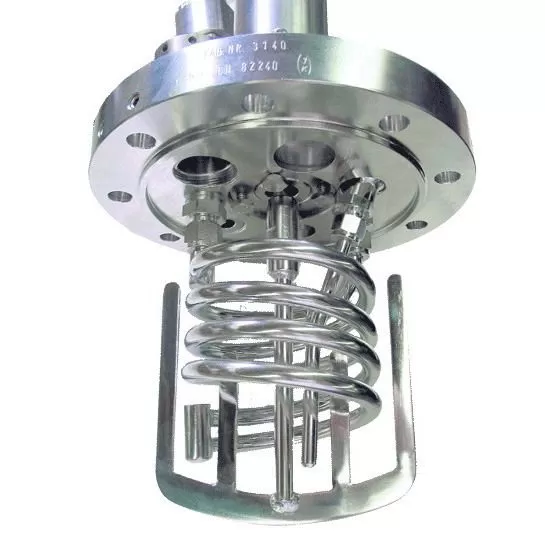

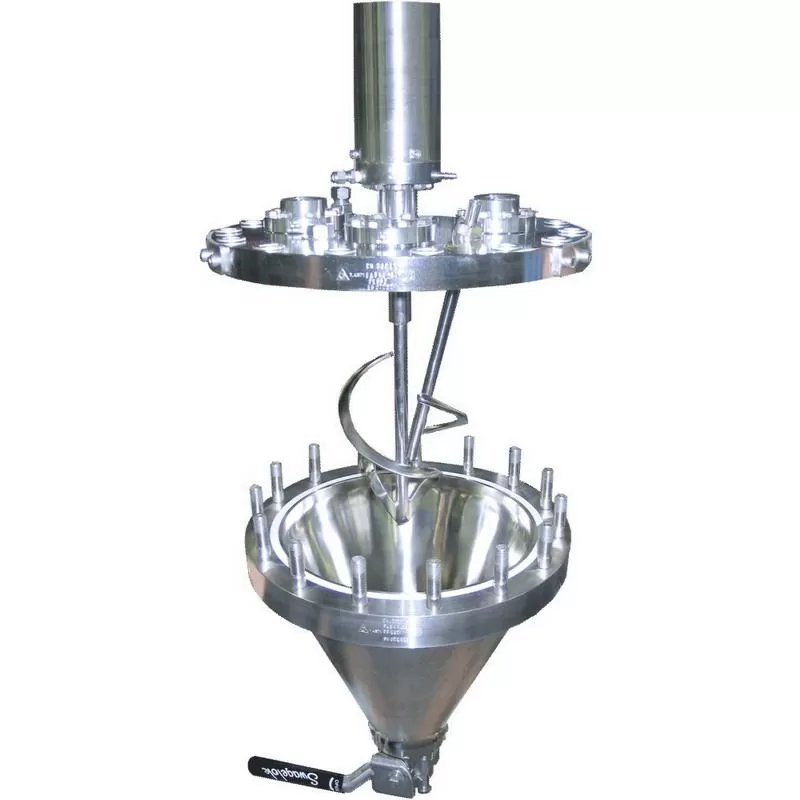

    Реакционное судно с аксессуарами, мешалки, соединители и выпускные клапаны.

    Вспомогательное оборудование:

    Приводные системы, лабораторные подъемные ступени, резервуары для образцов, холодильники и конденсаторы.

    Блоки контроля температуры:

    Нагревательные циркуляторы, кулеры, клапаны и контроллеры.

    Благодаря своей механической устойчивости реакторы Juchheim очень долговечны.

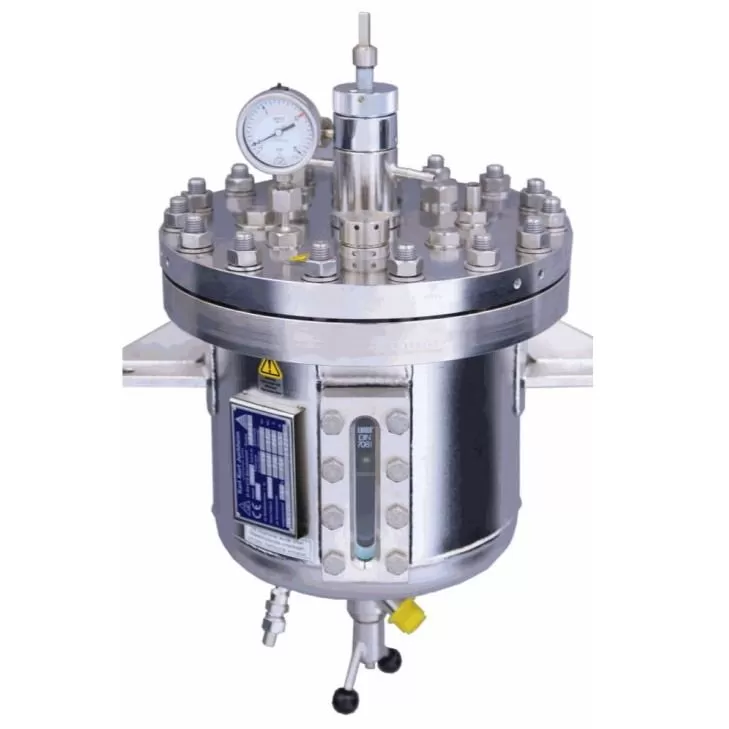

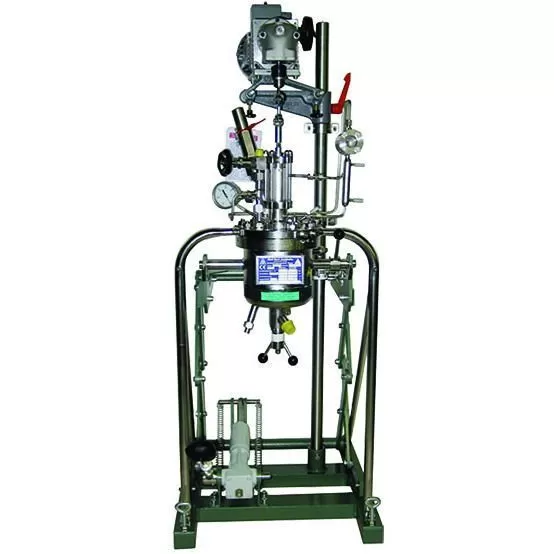

    Реакторы из стали для работы под давлением и под вакуумом

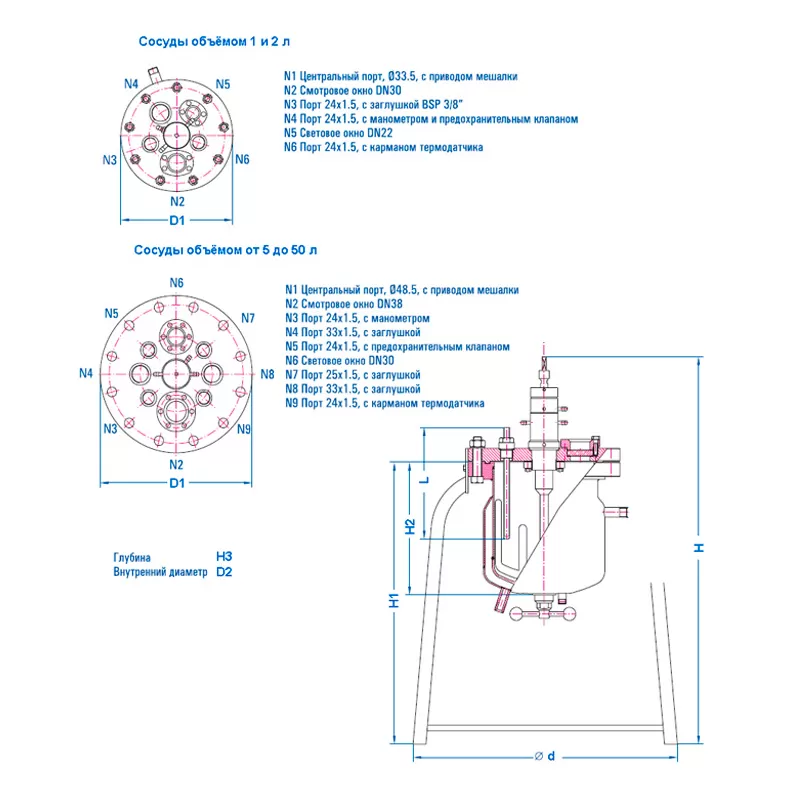

    Номин. объём, л D1 L Уплотнение H H1 H2 H3 d D2 Кол-во зажимов
    1 192 155 Ø 143 x Ø 135 650 475 188 160 363 114 9
    2 210 180 Ø 157 x Ø 149 697 520 193 175 363 133.7 9
    5 295 225 Ø 229 x Ø 211 755 555 240 222 514 194 12
    10 345 260 Ø 279 x Ø 261 855 655 280 262 579 244 15
    20 357 390 Ø 293 x Ø 375 1005 805 415 397 590 267 15
    30 404 410 Ø 343 x Ø 325 1055 855 443 425 640 314 15
    50 444 470 Ø 383 x Ø 365 1155 955 553 535 734 354 15



    Технические характеристики
    Номин. объём, л С рубашкой кат. № Без рубашки кат. № Полный объём, л Вес с рубашкой, кг Давление, бар Рубашка
    Объём, л Макс. Давление, бар
    1 10142.0* 10140.0* 43191 43115 25 0.7 6
    2 10145.0* 10143.0* 43161 43269 25 0.7 6
    5 10154.0* 10152.0* 43196 36.3 15 43191 6
    10 10157.0* 10155.0* 11 54 10 2 6
    20 10160.0* 10158.0* 21 64.7 9 43223 3
    30 10163.0* 10161.0* 43250 87 6 43163 3
    50 10166.0* 10164.0* 51 95 43315 8 3
    *- окончательный каталожный номер определяется материалом: 1 = ПТФЭ, 4 = Klingersil, 5 = Gylon

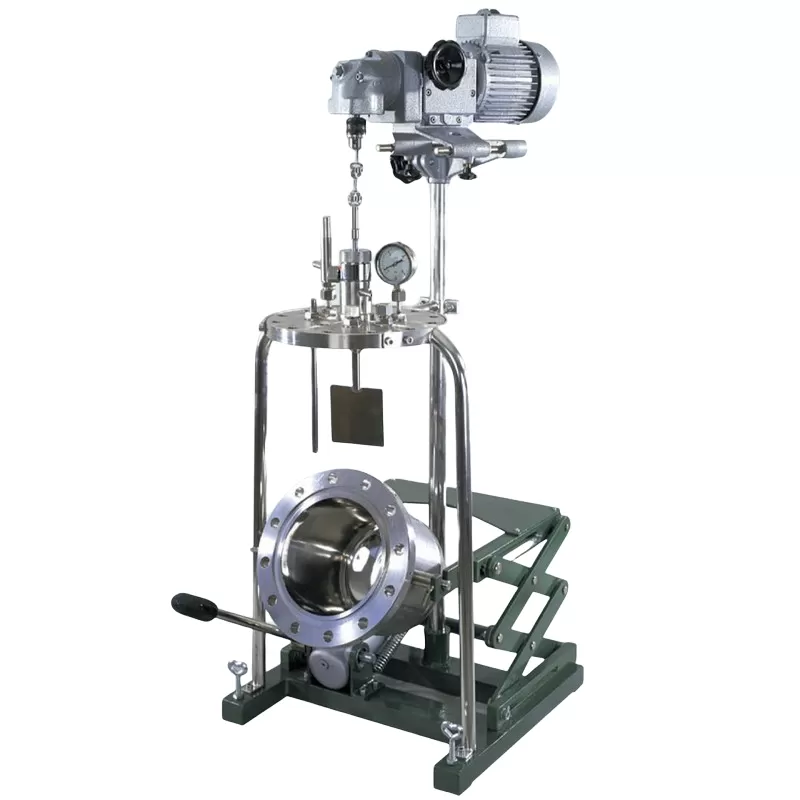

    Реакторы из нержавеющей стали для работы в вакууме

    Номин. объём, л D1 Центральное отверстие Уплотнение L H H1 H2 d D2 D3
    1 160 M33 x 1.5 145 Ø 143 x Ø 135 629 475 163 318 114 140
    2 180 M33 x 1.5 175 Ø 157 x Ø 149 674 520 193 364 134 160
    4 236 M48 x 1.5 180 Ø 205 x Ø 197 725 555 203 422 180 206
    10 300 M48 x 1.5 250 Ø 279 x Ø 271 825 655 283 514 273 206
    15 300 M48 x 1.5 350 Ø 279 x Ø 271 925 755 378 514 273 206
    20 330 Ø 48.5 355 Ø 309 x Ø 301 975 805 418 595 267 306
    30 370 Ø 48.5 380 Ø 349 x Ø 341 1025 855 443 606 314 350
    40 420 Ø 48.5 395 Ø 399 x Ø 391 1025 855 468 646 354 390
    50 420 Ø 48.5 455 Ø 399 x Ø 391 1125 955 578 676 354 390

    Технические характеристики
    Номин. объём, л С рубашкой кат. № Без рубашки кат. № Полный объём, л Вес с рубашкой, кг Рубашка Уплотнение крышки кат. №
    Объём, л Макс. Давление, бар ПТФЭ Klingersil
    1 10103.0* 10102.0* 43191 8 0.35 6 20338.31 20338.34
    2 10106.0* 10104.0* 43192 10 0.45 6 20339.01 20339.04
    4 10109.0* 10107.0* 43224 16 0.6 6 20340.11 20340.14
    10 10112.0* 10110.0* 12 25 43132 6 20342.11 20342.14
    15 10115.0* 10113.0* 43175 29 43133 6 20342.11 20342.14
    20 10118.0* 10116.0* 24 34 43315 6 20343.11 20343.14
    30 10121.0* 10119.0* 32 45 43255 3 20344.11 20344.14
    40 10124.0* 10122.0* 43 56 43225 3 20346.11 20346.14
    50 10127.0* 10125.0* 54.5 61 8.0 3 20346.11 20346.14
    *- окончательный каталожный номер определяется материалом: 1 = ПТФЭ, 4 = Klingersil, 5 = Gylon

    Обзор реактора и аксессуаров Juchheim
