Вращающиеся печи для режима пакетной обработки до 1100 °C Nabertherm RSRB

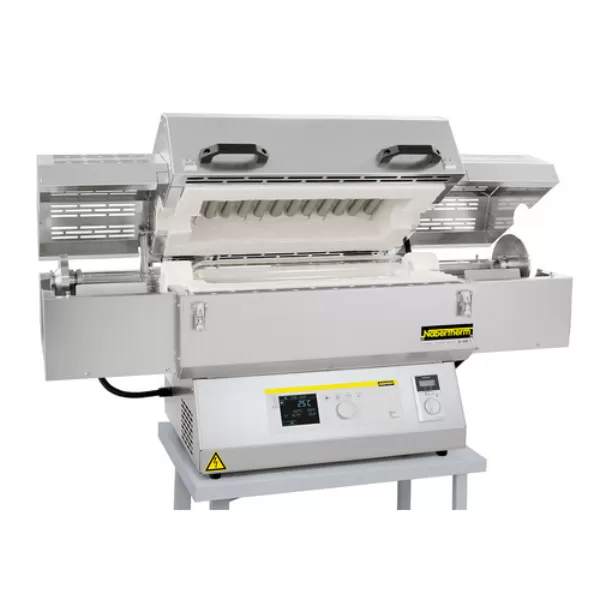

    Компактные вращающиеся трубчатые печи серии RSRB оптимально подходят для режима пакетной обработки. Непрерывное вращение рабочей трубы обеспечивает постоянное перемещение садки. Благодаря специальной форме реактора из кварцевого стекла с суженными концами труб садка удерживается в печи и может подвергаться тепловой обработке в течение любого периода времени; регулируемый нагрев также возможен в соответствии с температурными профилями.

    • Tмакс 1100 °C
    • Термоэлемент типа K
    • Двухстенный корпус из структурных листов из нержавеющей стали
    • Использование изоляционных материалов без канцерогенного воздействия класса 1 или 2 согласно TRGS 905
    • Трубчатая печь выполнена в виде настольной модели с реактором из кварцевого стекла, открытым с обеих сторон, с суженными концами
    • Для опорожнения реактор извлекается из печи. Очень простое извлечение обеспечивается благодаря безременному приводу и откидному корпусу печи (температура открывания < 180  °C)
    • Плавно регулируемый привод с частотой вращения ок. 2-45 об/мин
    • Отделенное от трубчатые печи распределительное устройство с контроллером в отдельном настенном или напольном шкафу
    • Использование по назначению в рамках руководства по эксплуатации
    • NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя

    Дополнительное оснащение

    • Трехзонное регулирование для оптимизации oднородности температуры
    • Индикатор температуры в рабочей трубе, осуществляющий измерение с помощью дополнительного термоэлемента
    • Регулирование в рамках партии за счет использования дополнительного термоэлемента в рабочей трубы
    • Различные системы подачи газа с оптимальной продувкой садки технологическим газом через впуск с одной и выпуск с другой стороной трубы
    • Газонепроницаемое ротационное соединение для подключения поворотного реактора к системе подачи газа
    • Обратный клапан на выходе газа предотвращает проникновение воздуха, подсасываемого через места неплотного прилегания
    • Вакуумная модель, в зависимости от используемого насоса до 10-2 мбар
    • Открытый с обеих сторон реактор из кварцевого стекла с утолщениями для более качественного перемешивания садки в трубе
    • Пакет оснащения, упрощающий загрузку и разгрузку рабочей трубы, включающий в себя следующие элементы:
      • Смесевой реактор из кварцевого стекла со встроенной лопастью для оптимального перемешивания садки, с одной стороны закрыт, с другой — большое отверстие

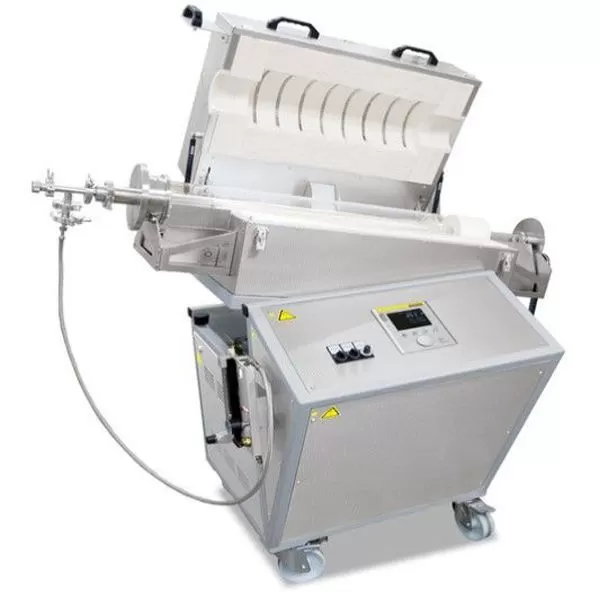

      • Механизм опрокидывания влево/вправо. Для заполнения и для термической обработки печь опрокидывается вправо до упора, таким образом вся партия подается прямо в печь. Для опорожнения Вращающаяся трубчатая печь опрокидывается в другую сторону, чтобы удалить порошок из реактора. В извлечении реактора больше нет необходимости
      • Вращающаяся трубчатая печь смонтирована на опорной раме со встроенными распределительным устройством и контроллером, оснащенной транспортировочными роликами
    • Управление процессами и документация при помощи пакета ПО VCD или ПО Nabertherm Control-Center NCC, предназначенного для контроля, документирования и управления

    Технические характеристики:

    Модель Tмакс Внешние размеры4 в мм макс. Ø Концы для Обогреваемая Внешние размеры в мм Длина Потребляемая Электросеть* Вес
        (Настольная модель) диаметр трубы соединения длина Температура +/- 5 K в мм3 трубы мощность   в
      °C3 Ш Г В Внешний в мм в мм в мм однозонное исполнение трехзонное исполнение в мм кВт   кг
    RSRB 80-500/11 1100 1145 475 390 76 28 500 170 250 1140 3,7 1-фазное 100
    RSRB 80-750/11 1100 1395 475 390 76 28 750 250 375 1390 4,9 3-фазное2 115
    RSRB 120-500/11 1100 1145 525 440 106 28 500 170 250 1140 5,1 3-фазное2 105
    RSRB 120-750/11 1100 1395 525 440 106 28 750 250 375 1390 6,6 3-фазное1 120
    RSRB 120-1000/11 1100 1645 525 440 106 28 1000 330 500 1640 9,3 3-фазное1 125
    1Обогрев только между 2 фазами *Указания по напряжению питания, см. страницу 73
    2Нагрев только при подключении фазы 1 и нулевого провода
    3Показания за пределами трубы. Разность температур с пространством внутри трубы до + 50 K.
    4Внешние размеры в моделях с дополнительным оборудованием будут отличаться. Размеры предоставляются по запросу.
