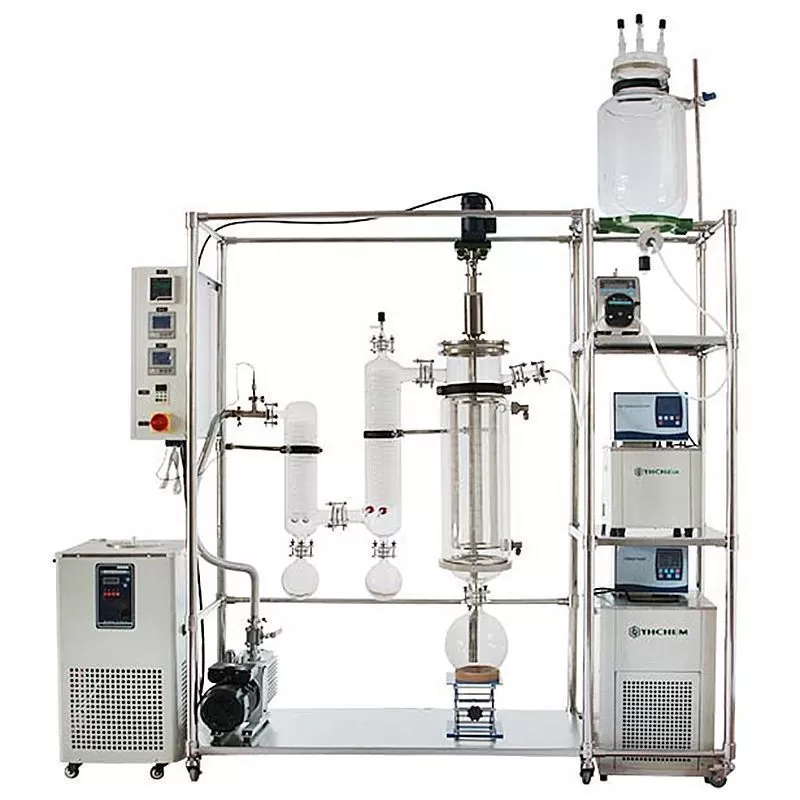

Стеклянные тонкопленочные испарители YHCHEM
Тонкопленочные испарители YHCHEM идеально подходят для упаривания неустойчивых к нагреванию жидкостей, вязких или имеющих высокую молекулярную массу, а также для упаривания больших объемов жидкости. Данные установки также позволяет проводить дистилляцию, разделение и концентрацию. В вертикальном тонкоплёночном испарителе упариваемая смесь подается с заданной скоростью на вращающийся диск, который распределяет ее в виде тонкой плёнки по стенкам теплообменника. Благодаря тому, что слой упариваемой смеси тонкий, испарение происходит довольно быстро, и в приемник испарителя стекает уже сконцентрированное вещество.
Для обеспечения контроля над температурой в теплообменнике установлен термодатчик. Пары растворителя поднимаются по теплообменнику, конденсируются и собираются в приемнике. Чтобы ускорить процесс упаривания и снизить его температуру, можно дополнительно создать вакуум.
Тонкопленочные испарители YHCHEM оборудованы вращающимся механизмом, который равномерно распределяет упариваемую смесь по стенкам теплообменника. Толщина слоя варьируется в зависимости от скорости ввода раствора и скорости вращения механизма. Чем тоньше слой, тем быстрее происходит испарение и меньше перегревается вещество. Вращающиеся лопасти создают турбулентность и улучшают теплообмен.
Основные компоненты установок для тонкопленочной дистилляции изготовлены из высококачественного боросиликатного стекла 3.3. Испаритель, в свою очередь, изготовлен из спекаемого стекла, что обеспечивает его прочность. Легко чистится, нет мертвых углов. Экспериментальная испаряемая жидкость полностью перегоняется от подачи до сбора конечного продукта. Процесс интуитивно понятен и нагляден, а настройки параметров можно отрегулировать в любое время в соответствии с необходимыми условиями процесса. Высококачественное боросиликатное стекло также обладает хорошей коррозионной стойкостью, что является идеальным выбором для экспериментальных исследований или мелкосерийного производства и обеспечивает долговечность и прочность испарителя.
Принцип работы
Тонкопленочный испаритель состоит из трех основных узлов:
- стеклянного цилиндра с рубашкой;
- вращающегося диска из нержавеющей стали с тефлоновыми лопастями;
- внешнего конденсатора.
Исходный материал подается над зоной нагрева и равномерно распределяется по внутренней поверхности испарителя с помощью вращающегося диска из нержавеющей стали. Когда продукт спускается по спирали вниз по стенке, высокая скорость вращения ротора создает очень тонкую пленку. Летучие компоненты быстро испаряются за счет кондуктивной теплопередачи. Пары движутся через агрегат либо противотоком, либо прямотоком, в зависимости от требований применения. В обоих случаях пары готовы к конденсации или последующей обработке (т.е. фракционированию) после выхода из секции отвода паров.
Основные особенности метода
- Давление внутри испарителя можно считать практически равным давлению в конденсаторе. Поэтому перепад давления очень мал.
- Благодаря повышению степени вакуума температура кипения соответствующего материала быстро снижается. Следовательно, операцию можно проводить при более низкой температуре.
- Продукт не останется на поверхности испарителя из-за высокоскоростной турбулентности пленки. Поэтому он особенно подходит для испарения термочувствительных материалов.
- Ограничение образования стенок и окалины материала на поверхности нагрева и хороший теплообмен. Следовательно улучшается общий коэффициент теплопередачи пленочного испарителя.
- Данное устройство также можно успешно применять для испарения и дистилляции твердых частиц, кристаллизации, полимеризации и образования накипи.
- Процесс непрерывной дистилляции представляет собой непрерывное разделение, при котором смесь непрерывно (без перерывов) подается в процесс, а отделенные фракции непрерывно удаляются в виде выходных потоков.
Преимущество стеклянных тонкопленочных испарителей YHCHEM
- Стеклянные детали изготовлены из высококачественного боросиликатного стекла 3,3 и обеспечивают отличную видимость процесса.
- Уплотнение магнитной муфты может поддерживать более высокую степень вакуума для обеспечения эффекта испарения.
- Конструкция из вращающегося диска для формирования пленки выполнена из нержавеющей стали 316L+PTFE.
- Уплотнительное кольцо изготовлено из фторкаучука или тетрафторэтилена, подходящего для различных материалов.
- Главный испаритель может быть оснащен полной рубашкой и полной изоляцией.
- Вакуумметр с цифровым дисплеем и датчиком Пирани.
- Многоплановая конфигурация всей системы для различных требований к материалам и процессам.

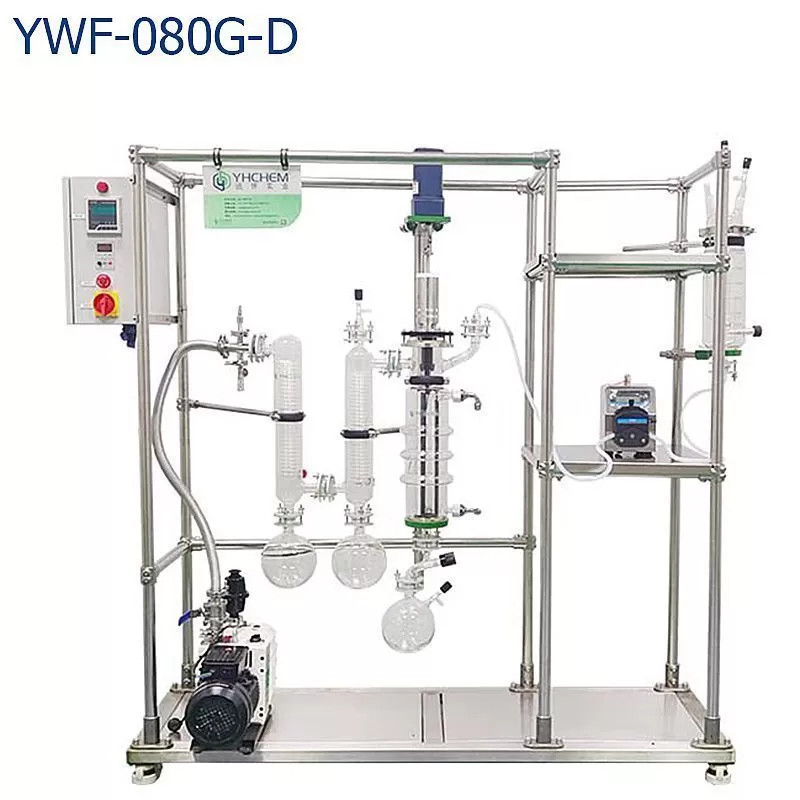

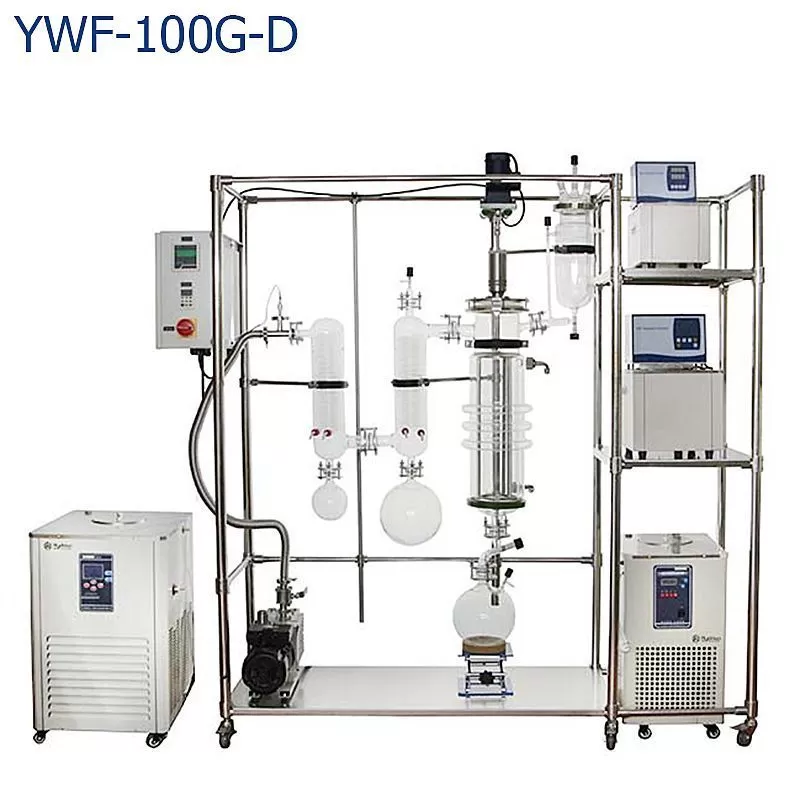

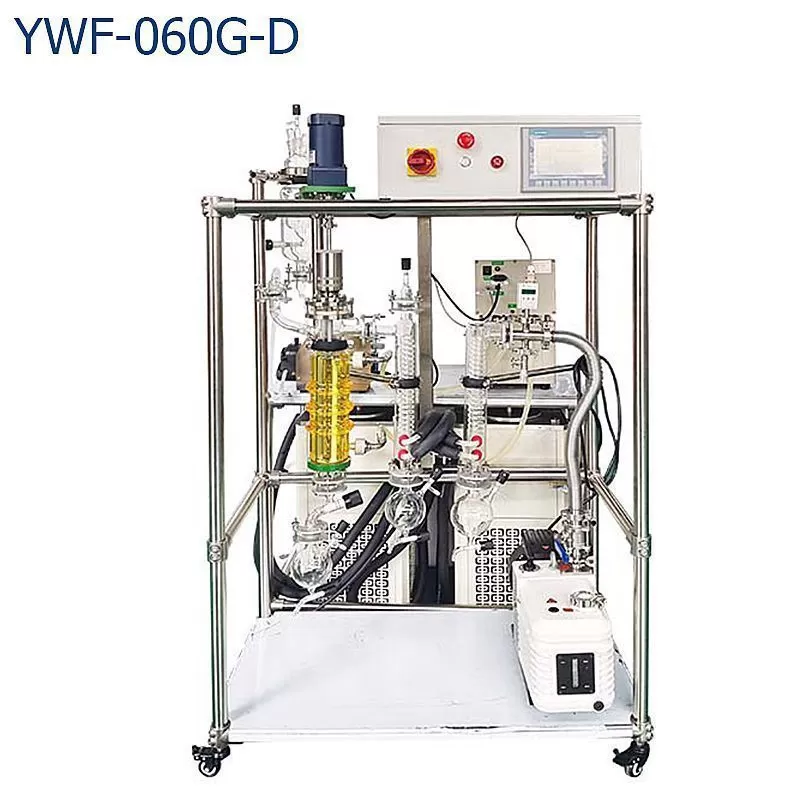

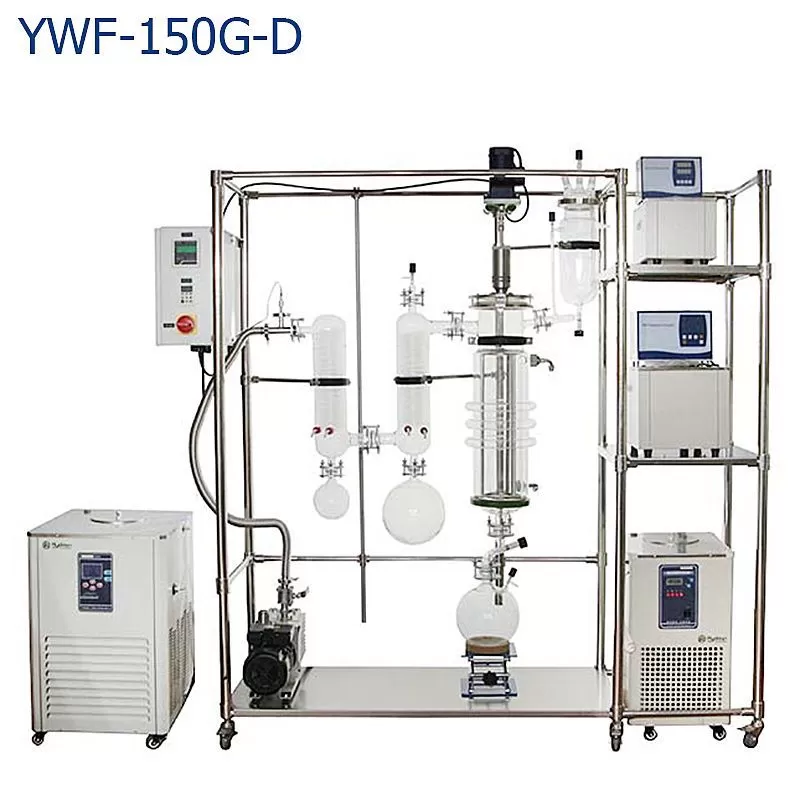

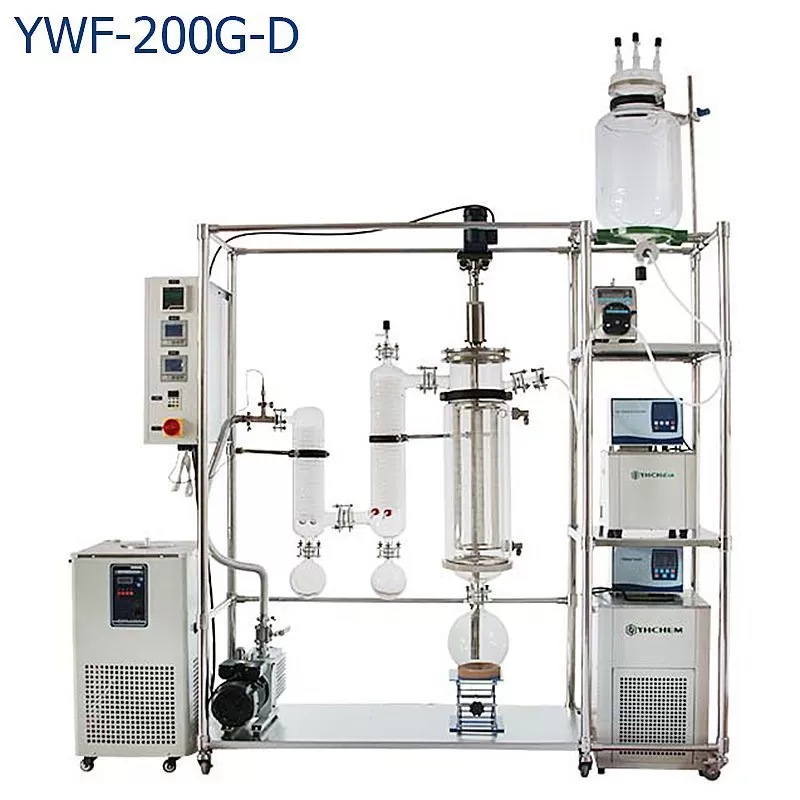

Стеклянные тонкопленочные испарители YHCHEM доступны в пяти размерах: DN60, DN80 DN100, DN150 и DN200. С нашим испарителем вы сможете эффективно упаривать жидкости любой вязкости и молекулярной массы, получая концентрированные продукты и проводя различные процессы обработки вещества.
