Тонкопленочный испаритель

Оборудование по производителям

    В тонкоплёночном испарителе упариваемая смесь подается с заданной скоростью на вращающийся диск, который распределяет ее в виде тонкой плёнки по стенкам теплообменника.  Благодаря тому, что слой упариваемой смеси тонкий, испарение происходит довольно быстро, и в приемник стекает уже сконцентрированное вещество. Контроль за температурой в теплообменнике осуществляется при помощи установленного термодатчика. Пары растворителя поднимаются по теплообменнику и попадают в холодильник, где конденсируются и стекают в приемник. Для ускорения процесса упаривания и снижения его температуры можно дополнительно создавать вакуум.

    Все тонкопленочные испарители снабжены вращающимся механизмом, который равномерно распределяет упариваемую смесь по стенкам теплообменника тонким слоем. Его толщина варьируется от 0.1 до 0.2 мм и может меняться в зависимости от скорости ввода раствора и скорости вращения механизма, которая в свою очередь зависит от вязкости упариваемого раствора. Чем тоньше получаемый слой, тем быстрее идет испарение и меньше перегревается целевое вещество.
    Кроме того вращающиеся лопасти создают турбулентность, что в сочетании с постоянной циркуляцией пара улучшает теплообмен.

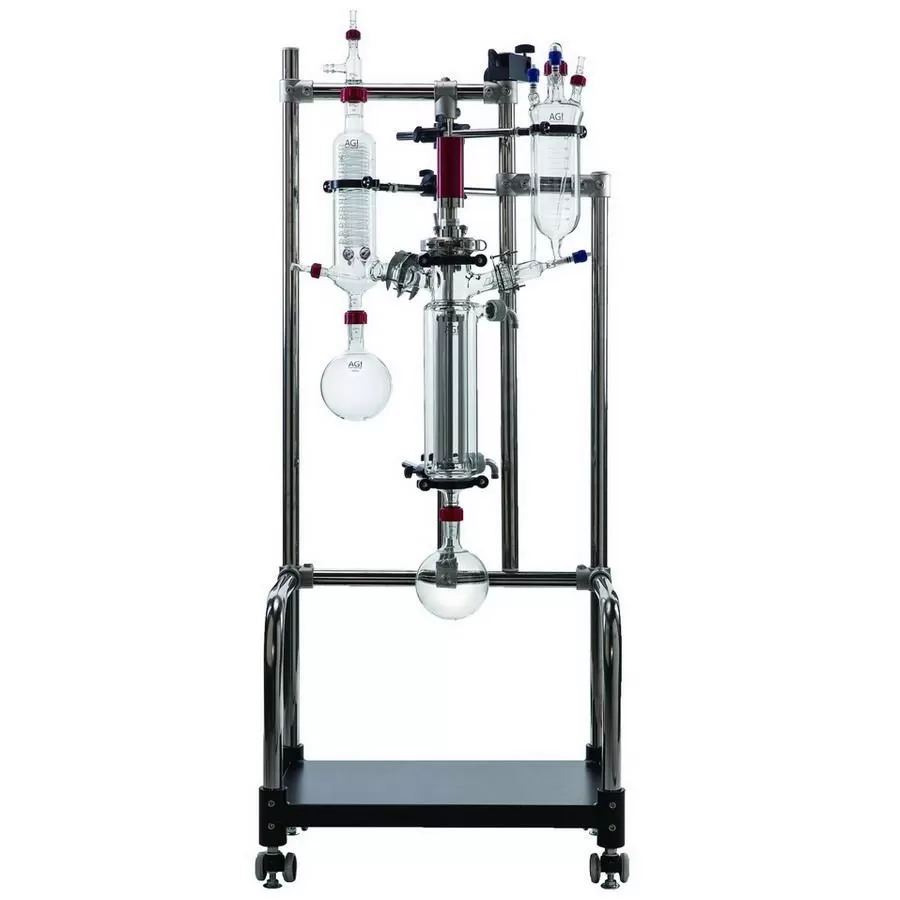

    Тонкопленочные испарители Asahi представлены в двух размерах – DN60 и DN100. Для всех моделей характерны:

    • Высокая производительность;
    • Минимальное тепловое разложение;
    • Полная герметичность;
    • Равномерная тонкая пленка;
    • Испаритель с рубашкой для удобного
      наблюдения

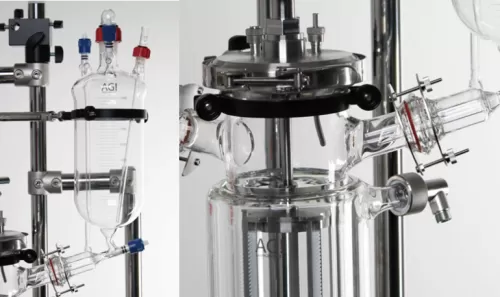

    Тонкопленочный испаритель тело

    • Система равномерного вращения щёток;
    • Диапазон температур до + 230 ℃, модернизируется до + 300 ℃ при замене стеклоочистителя, прокладки и уплотнительных колец:

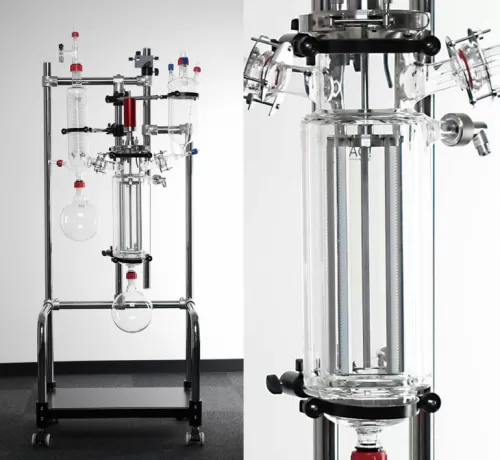

    Jacket-e1433568665638

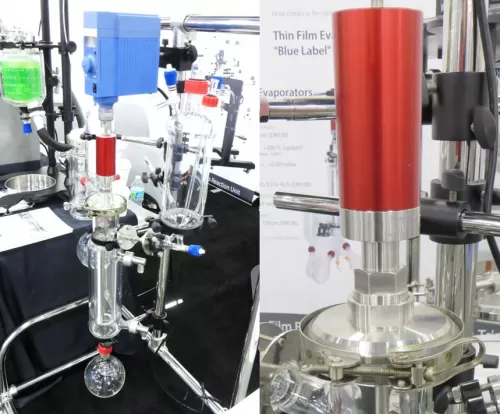

    • Герметичный магнитный затвор, клапаны и соединения, не требующие смазки:

    Тонкопленочный испаритель крутящий момент















    • Идеально подходит для термолабильных
      веществ;
    • Малое время контакта с нагретой
      поверхностью.

    Тонкоплёночные испарители
    Площадь поверхности испарения: 0,05 м2 (DN60), 0,1 м2 (DN100).
    Максимальная температура: до +200 °C (рубашка), также доступен до +300 °C (рубашка). Щётки из ПТФЭ: +200 °C, щётки из ПБИ*: +300 °C
    Рабочее давление: от атмосферного до +0,1 мбар.
    Рабочее давление рубашки: до +0,5 бар (+0,05 МПа).
    Скорость подачи: 0,1–1.5 кг/ч (DN60), 0,3–3,0 кг/ч (DN100).
    Максимальная вязкость при рабочей температуре: 1000мПа∙с.
    Максимальная скорость вращения: 400 об/мин.
    Все детали, контактирующие с упариваемой жидкостью, изготовлены из боросиликатного стекла 3.3, ПТФЭ и нержавеющей стали 316.
    Уплотнение мешалки: магнитное.
    * ПБИ = Полибензимидазол

    Обзор тонкопленочных испарителей и молекулярной дистилляции Asahi

    Обзор стандартной Blue Label и индивидуальной Gold Label линеек испарителей и их технических характеристик.
