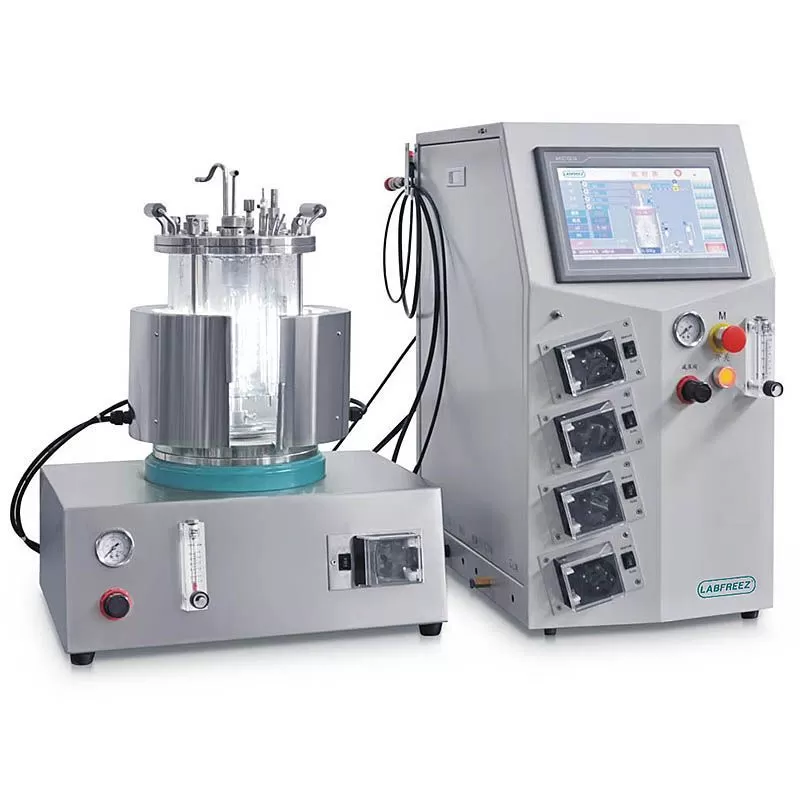

Лабораторный фотобиореактор/ферментер серии BIOF-P от 3 до 50л, автоклавируемый
Лабораторные фотобиореакторы/ферментеры Labfreez серии BIOF-P предназначены для создания оптимальных условий культивирования фототрофных микроорганизмов и микроводорослей (мхов, сине-зеленых водорослей, цианобактерий, растительных клеток и проч.). Крышка и стеклянный реакционный сосуд полностью автоклавируемые. Встроенная система освещения с ручной регулировкой интенсивности дает возможность имитировать различные режимы освещенности, например чередование дня и ночи. Реакционная емкость оснащена легко отсоединяемым конденсатором вокруг воздуховыпускного отверстия для легкой очистки, стандартным портом для датчиков точного измерения и контроля температуры, pH, растворенного кислорода, пеногасителя, подачи питательных веществ, аэрации и давления.

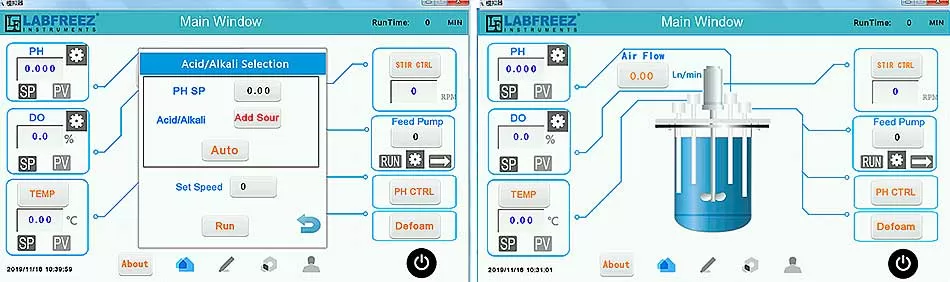

Цветной сенсорный 10,4-дюймовый экран используется для отображения всех измеряемых величин и параметров управления, что значительно облегчает работу пользователя. На передней части блока управления установлены 4 программируемых перистальтических насоса для регулируемой подачи кислоты, щелочи, пеногасителя и питательной среды в реакционный сосуд ферментера.
Работа ферментера может быть настроена путем выбора пользовательских настроек параметров, указанных в меню. ПЛК-система управления Siemens S7-200 серии позволяет в режиме онлайн измерять, поддерживать и оценивать необходимые параметры процесса культивирования микроорганизмов. Можно рассчитать и настроить 14 прямых параметров, таких как температура, скорость перемешивания, рН, растворенный кислород DO, пеногашение, поток воздуха (аэрацию), давление в реакционном сосуде, объем питательной среды, выход O2, выход CO2 и т. д., а также косвенные параметры: OUR, CER, RQ, KLA, ECO2, EO2, бактериальную массу, сахар, азот, подпитку, активность биомассы и др.
Этот настольный ферментер - компактное и простое в использовании устройство. Фотобиореактор BIOF-Pполностью скомплектован для работы как начинающих, так и опытных пользователей.
Способы управления
- Ручной метод управления: установка коэффициента открытия клапана.
- Режим автоматического управления: вы можете выбрать непрерывный ПИД-регулятор или режим ПИД-переключателя
- Последовательный режим управления. Можно предварительно настроить параметры не менее 10 секций управления для их автоматической реализации.
- Режим дистанционного управления с помощью удаленного компьютера.
- Сопутствующее управление: растворенный кислород можно контролировать, выбирая скорость потока воздуха, давление в резервуаре; PH можно контролировать, добавляя кислоту и щелочь.
Функция обработки данных
- Отображение и анализ: кривые тенденций всех параметров.
- Хранение отображения и анализа исторические кривые всех параметров.
- Отчет о номере партии с отображением все ее параметров.
- Можно копировать данные напрямую с/на USB..
- Формат хранения данных совместим с EXCEL.
- Функция защиты контроллера: можно установить пароль и другие пользователи не смогут изменять параметры ферментации, а контроллер не потеряет установленное значение каждого параметра из-за сбоя питания.
- Отображение времени и интервал записи каждого параметра можно настроить произвольно.
- Два параметра могут быть установлены и откорректированы на одном экране.
Ключевые особенности
- Превосходный продуманный дизайн.
- Реакционный сосуд в металлической обечайке.на выбор 3л, 5л, 10л, 15л, 20л, 30л, 50л
- Крышка и стеклянный реакционный сосуд полностью автоклавируемые. Материал: боросиликатное стекло, AISI 316L нержавеющая сталь.
- Реакционная емкость оснащена легко отсоединяемым конденсатором вокруг воздуховыпускного отверстия для легкой очистки, стандартным портом для датчиков точного измерения и контроля температуры, pH, растворенного кислорода, пеногасителя, подачи питательных веществ, аэрации и давления.
- Усовершенствованная система смешивания предотвращает загрязнение резервуара. Высококачественные механические уплотнения устраняют следы загрязнения от оборудования.
- Механическая система смешивания, бесщеточный серводвигатель, механическое уплотнение марки John Crane, материал - нержавеющая сталь 316L, точная обработка, идеальные характеристики динамического баланса, хорошая жесткость, длительное использование без деформации; вся система безопасна и стабильна и отличается долгим сроком службы.
- Бесступенчатая регулировка скорости перемешивания с автоматическим контролем настроек.
- Муфта собственной разработки обеспечивает быструю загрузку и быстрое освобождение двигателя, что удобно и просто.

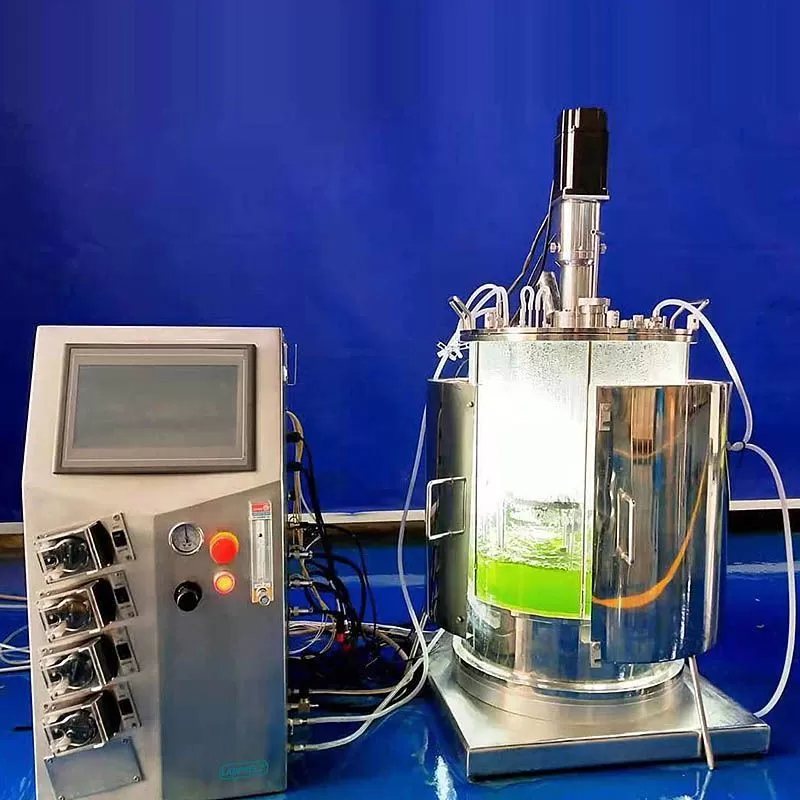

- Встроенная система освещения с ручной регулировкой интенсивности дает возможность имитировать различные режимы освещенности, например чередование дня и ночи.
- ПЛК-контроллер Siemens S7-200 позволяет в режиме онлайн измерять, поддерживать и оценивать необходимые параметры процесса культивирования.
- Встроенное программное обеспечение LF-Control 2.0 для онлайн-мониторинга, записи и отображения кривых.
- Емкостной сенсорный ЖК-экран 10,4 дюйма, который может быть подключен компьютеру для мгновенного удаленного мониторинга.
- Дистанционное управление через компьютер с помощью программного обеспечения LF-Control 2.0.
- Контроль на месте: температура, скорость перемешивания, pH, растворенный кислород, пеногашение, поток воздуха, давление в баке и другие прямые параметры.
- Общий быстросъемный интерфейс, 4 программируемых перистальтических насоса для регулируемой подачи кислоты, щелочи, пеногасителя и питательной среды в реакционный сосуд ферментера., поддержка внешнего расширения.
Модельный ряд фотобиореакторов/ферментеров Labfreez серии BIOF-P
| Модель | BIOF-P3 | BIOF-P5 | BIOF-P10 | BIOF-P15 | BIOF-P20 | BIOF-P30 | BIOF-P50 |
| Номинальный объем | 3 л | 5 л | 10 л | 15 л | 20 л | 30 л | 50 л |
| Отношение диаметра к высоте | 1:2,5 | ||||||
| Коэффициент заполнения | 30%-70% | ||||||
| Материал реакционной емкости | Реакционный сосуд выполнен из термостойкого, кислото- и щелочестойкого, коррозионностойкого боросиликатного стекла; крышка и нижняя часть изготовлены из нержавеющей стали 316L, которая проста в эксплуатации и чистке; точность полировки нержавеющей стали RA≤0,4, что соответствует стандарту GMP | ||||||
| Функционал реакционной емкости |
|
||||||
| Датчики автоматического контроля | Датчики растворенного кислорода DO, пенообразования, температуры и рН | ||||||
| Перистальтические насосы | 4 программируемых перистальтических насоса с регулировкой подачи кислоты/щелочи/пеногасителя/культуральной среды соответственно. | ||||||
| Поток газа |
Ручное управление ротаметром - можно отрегулировать поток газа в соответствии с требованиями процесса; Максимальная вентиляция 2VVM, точность управления 1%, газораспределитель равномерно распределяет газ в резервуаре; используется стерилизующий фильтр 0,01 мкм (Sartorius) |
||||||
Основные компоненты фотобиореактора/ферментера BIOF-P
|
№ |
НАИМЕНОВАНИЕ | ОПИСАНИЕ | КОЛ-ВО | ПРИМЕЧАНИЕ |
| 1 | Реакционная емкость | Крышка реактора - нержавеющая сталь AISI 316L, сосуд реактора - боросиликатное стекло, рубашка - нержавеющая сталь AISI 316L толщиной 5 см | 1 | Китай |
| 2 | Мешалка | Бесщеточный серводвигатель мощностью 750 Вт | 1 | Китай |
| 3 | Мотор мешалки | Сервопривод мощностью 750 Вт без угольной щетки | 1 | Китай |
| 4 | Силиконовая трубка | Шанхай | 10 | Китай |
| 5 | Система управления и контроля | ПЛК-контроллер Siemens S7-200 серии + 10,4-дюймовый сенсорный ЖК-экран Kunlun + печатная плата управления + электрический шкаф с необходимыми электрическими компонентами | 1 | |
| 6 | Ротаметр | LZB-10; 10-600 л/ч | 1 | Китай |
| 7 | Фильтр на входе | Сарториус，0,2 мкм φ50 | 1 | Германия |
| 8 | Фильтр аэрации | Сарториус φ37 | 5 | Германия |
| 9 | Перистальтический насос подачи питательной среды | BL - 0~32 мл\мин | 1 | Китай |
| 10 | Перистальтический насос подачи кислоты | BL - 0~28 мл\мин | 1 | Китай |
| 11 | Перистальтический насос подачи щелочи | BL - 0~28 мл\мин | 1 | Китай |
| 12 | Перистальтический насос подачи пеногасителя | BL - 0~28 мл\мин | 1 | Китай |
| 13 | РН-электрод | Hamilton / 225 | 1 | Швейцария |
| 14 | РН-кабель | Hamilton / 3м | 1 | Швейцария |
| 15 | DO-электрод | Хэмилтон / 220 Оптика | 1 | Швейцария |
| 16 | DO-кабель | Hamilton / 3м | 1 | Швейцария |
| 17 | Датчик температуры | PT100 | 1 | Тайвань |
| 18 | Клапан электромагнитный | DN8-UNIT | 1 | Тайвань |
| 19 | Другие аксессуары | Заправочные баллоны, силиконовые трубки, трубопроводы, стойки-держатели трубок, различные клапаны, нагреватели, манометры, подшипники, уплотнения, инструменты и т. д. | 1 | Китай |
