Инвертированные микроскопы Nikon Eclipse Ti2-E / Ti2-A / Ti2-U, исследовательского класса; флуоресценция, чувствительная цветовая и простая поляризация, ДИК, СП, ТП, ФК,10x/22, UW10x/25, 12,5x/16 и 15х/14,5

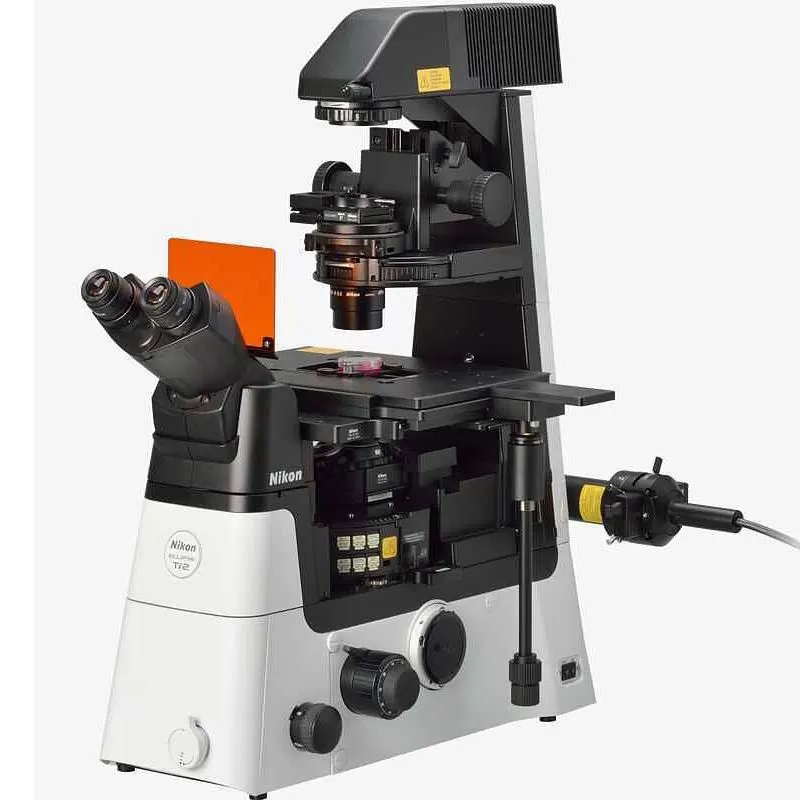

Инвертированные исследовательские микроскопы Nikon ECLIPSE Ti2 с не имеющим аналогов широким полем зрения (FOV) 25 мм обеспечивают использование максимально увеличенной площади матрицы крупноформатных CMOS камер без какого-либо ухудшения качества.
Исключительно устойчивая платформа Ti2 разработана для удовлетворения требований обработки изображений со сверхвысоким разрешением, а ее уникальные возможности аппаратного запуска расширяют возможности наиболее сложных методик высокоскоростного получения изображений. Интеллектуальные функции Ti2 помогают пользователям выполнять рабочие процессы визуализации, собирая данные с внутренних датчиков, исключая возможность ошибок пользователя. Кроме того, во время сбора данных автоматически записывается состояние каждого датчика, что обеспечивает контроль качества экспериментов по визуализации и повышает воспроизводимость данных. В сочетании с мощным программным обеспечением Nikon NIS-Elements для сбора и анализа изображений микроскопы линейки Ti2 представляют собой полную инновацию в области обработки изображений.

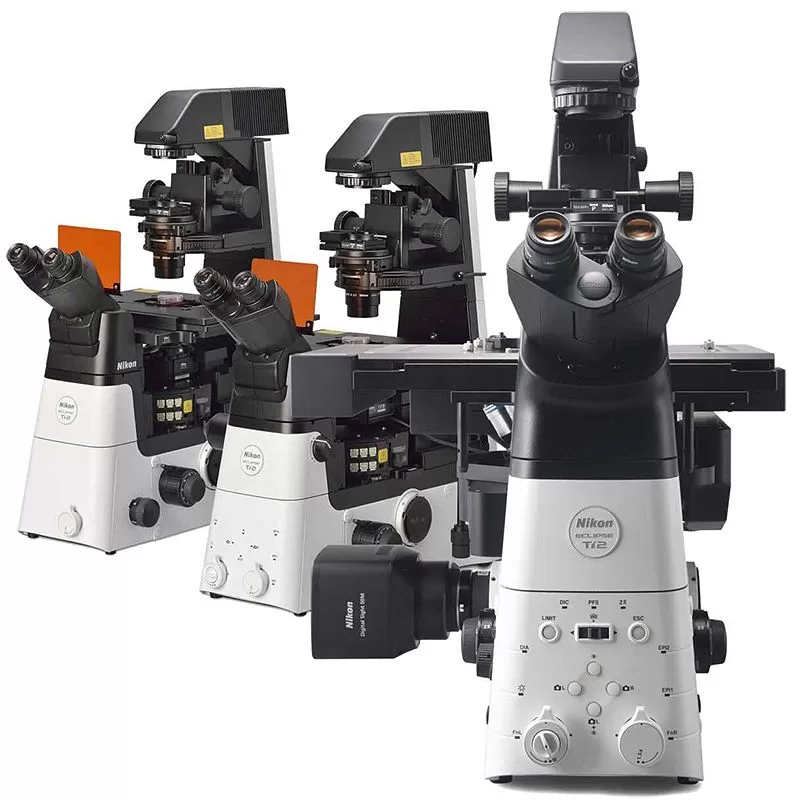

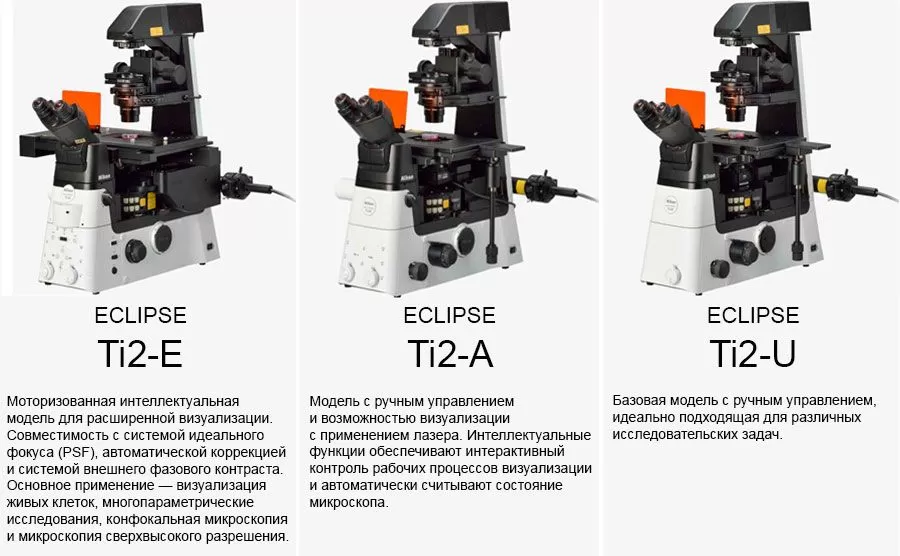

Модельный ряд микроскопов Nikon серии Eclipse Ti2
Eclipse Ti2-E — моторизованная интеллектуальная модель с превосходной визуализацией. Совместима с системой идеального фокуса (PSF), автоматической коррекцией и системой внешнего фазового контраста. Основное применение — визуализация живых клеток, многопараметрические исследования, конфокальная микроскопия и микроскопия сверхвысокого разрешения.
Eclipse Ti2-A — механическая модель с ручным управлением и возможностью визуализации с применением лазера. Интеллектуальные функции обеспечивают интерактивный контроль рабочих процессов визуализации и автоматически считывают состояние микроскопа.
Eclipse Ti2-U — простая модель с ручным управлением для рутинных работ. Основное применение — визуализация живых клеток, ЭКО в ламинарном боксе, системы микроманипуляции, эпи-флуоресценции.
Основные особенности микроскопов Nikon серии Eclipse Ti2
Революционное широкое поле зрения (FOV) 25 мм
Поскольку тенденции исследований в оптической микроскопии развиваются в сторону крупномасштабных подходов на системном уровне, растет потребность в более быстром захвате изображения и более высокой пропускной способности. Разработка чувствительных цифровых камер большого формата и улучшение возможностей обработки данных на ПК способствовали развитию таких исследовательских тенденций. Микроскопы Nikon Ti2 с беспрецедентным 25-миллиметровым полем зрения представляют новое поколение оптических микроскопов с совершенно новым уровнем производительности для максимальной реализации возможностей современных широкоформатных детекторов с чувствительной матрицей.

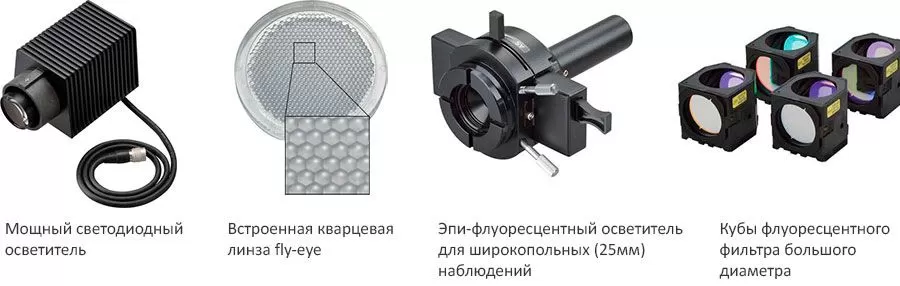

Яркое освещение всего поля зрения
Мощные светодиоды обеспечивают яркое освещение всего большого поля зрения микроскопа Ti2, гарантируя четкие и стабильные результаты даже в таких требовательных к освещению методах, как ДИК с большим увеличением. Запатентованная система "fly-eye" обеспечивает равномерность освещения всего поля зрения, что позволяет с высокой скоростью получать качественные изображения с высокой скоростью и бесшовное соединение изображений без потери информации по краям кадров.
Компактный эпи-флуоресцентный осветитель, предназначенный для широкопольных (25мм) наблюдений, оснащен кварцевой линзой "fly-eye" и обеспечивает высокий коэффициент пропускания света в широком спектре, включая УФ диапазон. Для микроскопов серии Ti2 были разработаны новые кубы с флуоресцентными фильтрами большого диаметра. Специальное твердое покрытие фильтров обеспечивает высокое соотношение сигнал/шум.

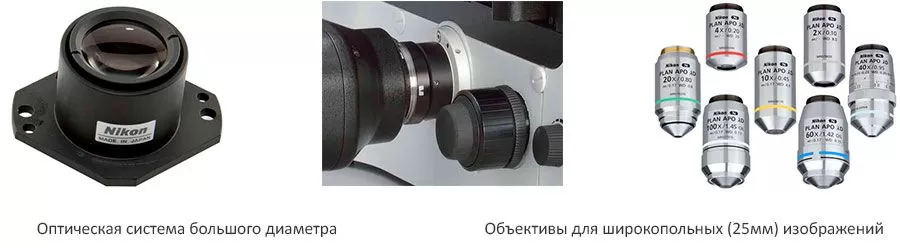

Оптическая система большого диаметра
Диаметр наблюдаемого светового потока увеличен для получения выходного изображения с размером поля зрения 25 мм. В результате, микроскопы Eclipse Ti2 способны захватывать вдвое большую площадь препарата, чем обычные микроскопы, что позволяет пользователям получать максимальную производительность от широкоформатных датчиков, таких как современные CMOS-детекторы.
Объективы для получения широкопольных изображений
Объективы с превосходной плоскостностью изображения обеспечивают высокое качество изображения от края до края. Использование максимального потенциала объектива OFN25 значительно ускоряет сбор данных.

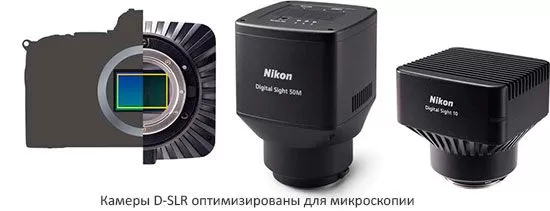

Цифровые широкоформатные камеры
Камеры Nikon формата FX с байонетом F Digital Sight 50M и Digital Sight 10 оснащены CMOS датчиками изображения, оптимизированными для исследовательских целей и изначально разработанными для профессиональных цифровых зеркальных фотокамер. Это обеспечивает высокоскоростную и высокочувствительную визуализацию живых клеток, позволяя максимально эффективно использовать большое поле зрения Ti2.
Непревзойденная оптика Nikon
Высокоточная оптика Nikon CFI60 Infinity, разработанная для использования с различными сложными методами наблюдения, высоко ценится исследователями за превосходные оптические характеристики и надежность.

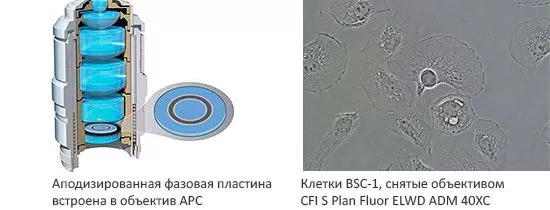

Аподизированный фазовый контраст
Уникальные объективы Nikon с селективными амплитудными фильтрами для методики аподизированного фазового контраста значительно повышают контраст и уменьшают эффект гало, обеспечивая детализированные изображения высокой четкости.

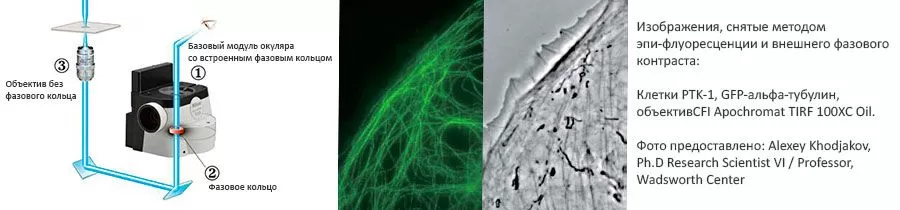

Внешняя система фазового контраста (Ti2-E)
Моторизованная внешняя система фазового контраста позволяет пользователям комбинировать методы фазового контраста эпи-флуоресценцию без ущерба для светопропускания, минуя необходимость использования фазово-контрастных объективов. Например, для фазово-контрастной визуализации можно использовать жидкостные иммерсионные объективы с очень высокой числовой апертурой. Используя внешнюю систему фазового контраста, пользователи могут легко комбинировать фазовый контраст с другими методами визуализации, в том числе с визуализацией слабой флуоресценции, такой как TIRF, и с применением лазерного пинцета.

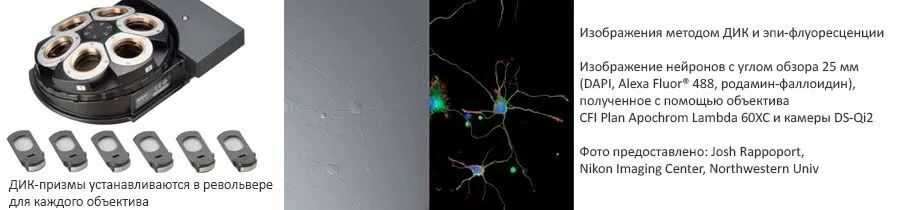

ДИК (дифференциально-интерференционный контраст)
Высоко оцененная оптика DIC компании Nikon обеспечивает одинаково четкое и детальное изображение с высоким разрешением и контрастностью во всем диапазоне увеличений. Призмы ДИК изготавливаются индивидуально для каждого объектива, чтобы обеспечить изображения ДИК высочайшего качества для каждого образца.

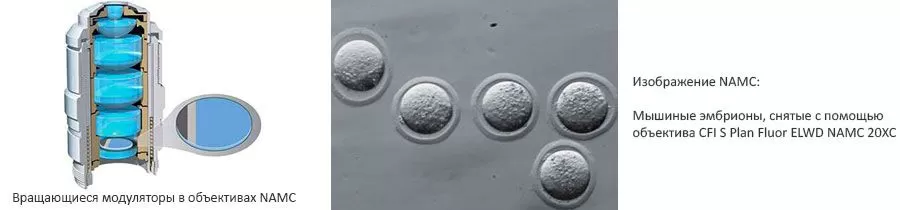

NAMC (Nikon Advanced Modulation Contrast) – усовершенствованная модуляционная контрастность Nikon
Данный метод позволяет наблюдать образцы в пластиковой посуде и обеспечивает получение высококонтрастных изображений для неокрашенных, прозрачных образцов, таких как, например, ооциты. Метод NAMC обеспечивает псевдо-трехмерные изображения с эффектом тени. Направление контраста можно легко настроить для каждого образца.

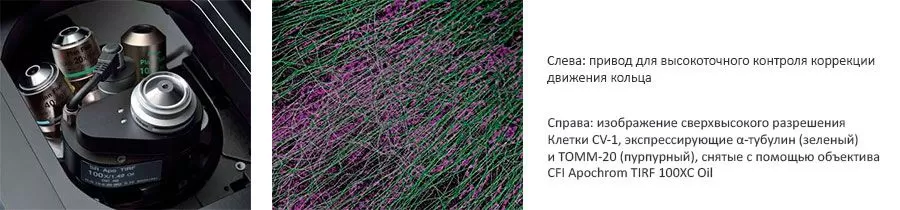

Кольцо автоматической коррекции (Ti2-E)
Изменения толщины образца, толщины покрывного стекла, распределения показателя преломления в образце и температуры могут вызывать сферические аберрации и приводить к ухудшению изображения. Объективы высокого класса часто имеют коррекционное кольцо для компенсации этих изменений, при этом точное положение кольца имеет решающее значение для получения высококонтрастных изображений с высоким разрешением. Кольцо автоматической коррекции в микроскопе Nikon Ti2-E использует специальный алгоритм, который позволяет автоматически выставлять коррекционное кольцо объектива в оптимальное положение в ходе различных экспериментов.
Эпи-флуоресценция
Объективы серии λ, в которых использована запатентованная Nikon технология нанесения нано-кристаллических покрытий, идеально подходят для получения в условиях слабого сигнала требовательных многоканальных флуоресцентных изображений, требующих высокого пропускания и коррекции аберраций в широком диапазоне длин волн. В сочетании с новыми кубами флуоресцентных фильтров, которые обеспечивают улучшенные возможности обнаружения флуоресценции, а также устройствами для предотвращения попадания постороннего света, например устройством отсечения шума, объективы серии λ имеют неоспоримые преимущества в условиях слабого сигнала, например при получении изображений отдельных молекул и даже при использовании люминесцентных методик.
Объемный контраст (Ti2-E)
Метод объемного контраста использует серию светло-польных изображений без меток, снятых на различной глубине по оси Z, для построения изображения распределения фазы. Благодаря объемному контрасту клетки легко идентифицировать как объекты для автоматического подсчета и анализа. В этом методе используется визуализация в светлом поле, что позволяет проводить оперативный неразрушающий анализ клеток, подходящий для широкого спектра применений.
Идеальный фокус
Даже небольшие изменение температуры и вибрации в процессе съемки изображения могут сильно повлиять на стабильность фокуса. Микроскоп Ti2 устраняет дрейф фокуса, используя как статические, так и динамические методы, обеспечивая получение достоверных нано-
и микро-изображений при проведении длительных экспериментов.

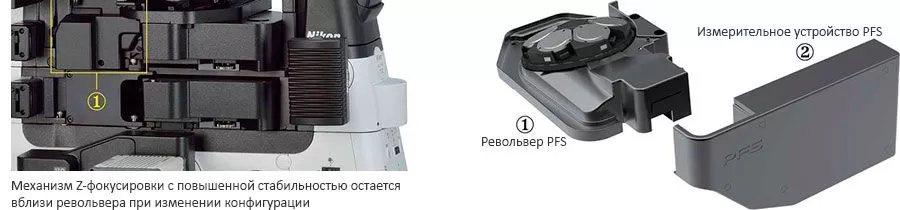

Обновление механической конструкции для обеспечения сверхвысокой стабильности (Ti2-E)
Для улучшения стабильности фокусировки полностью обновлена конструкция Z‑привода и механизмов автофокусировки PFS. Новый более компактный механизм Z‑фокусировки размещается рядом с револьвером для уменьшения вибрации. Механизм остается рядом с револьвером объективов даже при изменении конфигурации микроскопа (подъеме столика), что обеспечивает стабильность для всех вариантов использования.
Детекторная часть системы Perfect Focus System (PFS) отделена от револьвера объективов, чтобы уменьшить механическую нагрузку на него. Новая конструкция также минимизирует теплопередачу, что способствует получению более четких изображений. С этой целью уменьшена потребляемая мощность двигателя Z‑привода. В сочетании друг с другом эти инновации в механической части микроскопа обеспечивают сверхстабильную платформу, которая пригодна для получения изображений отдельных молекул и использования методик сверхвысокого разрешения.
Новое поколение коррекции фокуса с PFS в режиме реального времени (Ti2-E)
Система Perfect Focus (PFS) автоматически корректирует дрейф фокуса, из-за изменения температуры и/или механических вибраций, которые могут быть вызваны множеством факторов, включая добавление реагентов к образцу и движениями моторизированного столика. Система PFS в реальном времени определяет и отслеживает положение базисной плоскости (например, положение поверхности покровного стекла в случае иммерсионных объективов) и корректирует фокусировку. Уникальная технология оптического сдвига позволяет удерживать фокус в произвольном положении, сдвинутом относительно базисной плоскости. Пользователь может просто выполнить фокусировку на требуемую плоскость и затем задействовать PFS. После чего система PFS будет постоянно автоматически корректировать фокусировку с помощью встроенного линейного энкодера и высокоскоростного механизма обратной связи, обеспечивая получение изображений с высокой надежностью даже во время выполнения длительных и сложных задач.
Систему PFS можно использовать для самого широкого спектра областей применения: от рутинных экспериментов с использованием пластиковых чашек для культивирования до экспериментов с получением изображений отдельных молекул. Система может работать в широком диапазоне
длин волн, от ультрафиолетовых до инфракрасных, что обеспечивает возможность идеального фокусирования даже при использовании мультифотонных методик и оптических пинцетов.

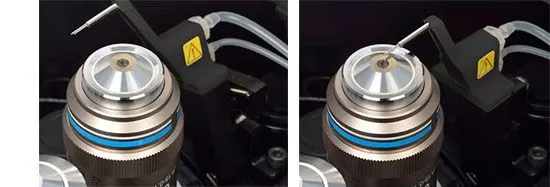

Диспенсер для водной иммерсии (Ti2-E)
Эффективность визуализации с использованием PFS с объективами водной иммерсии можно увеличить используя новый диспенсер. Диспенсер для водной иммерсии автоматически добавляет необходимое количество чистой воды на фронтальную линзу объектива, предотвращая высыхание или переполнение иммерсионной жидкостью во время экспериментов. Он совместим со всеми типами водных объективов Nikon и помогает получать изображения с высоким разрешением и контрастностью в течение длительного периода времени.
Интеллектуальный помощник (Assist Guide)
Теперь больше не нужно запоминать сложные протоколы настройки микроскопа и операционные процедуры. Интеллектуальный помощник (Assist Guide), встроенный в Eclipse Ti2 анализирует данные, поступающие от датчиков, и помогает исследователям быстро настроить микроскоп, избегая пользовательских ошибок и позволяя сконцентрироваться на основных задачах.

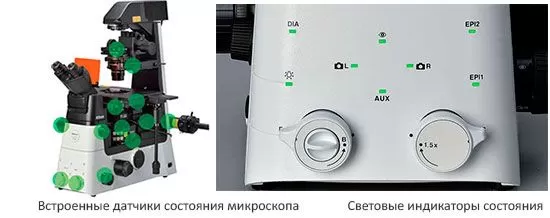

Непрерывное отображение состояния микроскопа (Ti2-E/A)
Набор встроенных датчиков обнаруживает и передает информацию о состоянии различных компонентов микроскопа. Вся информация о состоянии записывается в метаданные при получении изображений с помощью компьютера, поэтому можyj легко выяснить условия получения изображения и/или проверить наличие ошибок конфигурации.
Dстроенная цифровая камера позволяет видеть заднюю апертуру, облегчая настройку таких методов, как фазовый контраст и ДИК. Камера обеспечивает безопасный способ юстировки лазерного луча в таких приложениях как TIRF или оптический пинцет.
Состояние микроскопа можно просмотреть на управляющем планшете, а также определить по индикаторам состояния на передней панели микроскопа, что позволяет определять его статус в темной комнате.

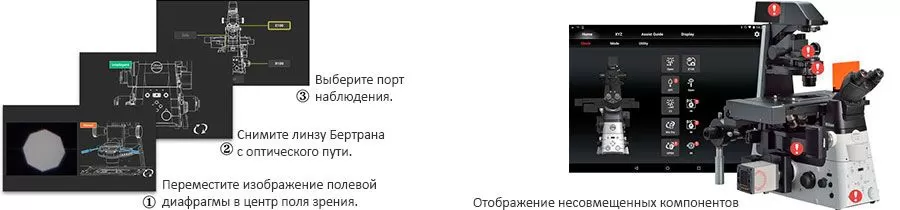

Интерактивные инструкции по настройке (Ti2-E/A)
Функция Assist Guide микроскопа Ti2 обеспечивает интерактивное пошаговое руководство по работе с микроскопом. Assist Guide интегрирует данные со встроенных датчиков и внутренней камеры в режиме реального времени и позволяет просмотреть их на планшете или ПК. Assist Guide помогает пользователям настроить микроскоп на необходимый метод оптического наблюдения, а также позволяет быстро найти и устранить ошибку в конфигурации системы.
Автоматическое обнаружение ошибок (Ti2-E/A)
Режим проверки (Check Mode) позволяет пользователям легко проверить с помощью планшета или ПК, что все необходимые компоненты микроскопа установлены корректно для выбранного метода наблюдения. Эта возможность сокращает время и усилия, которые обычно требуются, чтобы найти ошибку в настройках микроскопа при получении изображения плохого качества. Режим проверки (Check Mode) полезен, когда на микроскопе работают несколько пользователей, каждый из которых настраивает микроскоп для своих экспериментов. В этом случае пользователи могут сохранить свою собственную конфигурацию микроскопа и быстро воспроизвести ее в любой момент.
Интуитивное управление
Микроскоп Ti2 был полностью переработан, начиная с конструкции штатива, заканчивая продуманным размещением каждой кнопки и выключателя, что обеспечило максимальный комфорт управления системой. Элементы управления просты в использовании даже в темноте, в условиях которой проводится большинство экспериментов. Ti2 обладает интуитивно понятным пользовательским интерфейсом, поэтому исследователи могут сосредоточиться на полученных данных, а не на управлении микроскопом.
- Переключатели турельного типа (Ti2-E) управляют такими элементами как турель флуоресцентных фильтров и револьвер объективов. Такой тип переключателей эмулирует ощущение ручного вращения этих элементов, что повышает интуитивность управления. В переключатели можно добавить дополнительную функциональность, чтобы один и тот же переключатель мог работать с несколькими связанными устройствами. Например, переключатель для турели флуоресцентных фильтров не только вращает турель, но также открывает и закрывает шторку эпи-флуоресцентного осветителя, когда пользователь нажимает на переключатель. Также можно запрограммировать переключатели для управления турелью барьерных фильтров или модулем внешнего фазового контраста.
- Программируемые кнопки управления (Ti2-E/A). Удобно расположенные программируемые кнопки управления позволяют гибко настраивать пользовательский интерфейс. Пользователи могут запрограммировать кнопку на контроль более чем 100 функций, включая управление моторизованными устройствами, такими как шторки осветителей и даже запуск выходного сигнала на внешние устройства через I/O порт для trigger экспериментов. Этим кнопкам также могут быть назначены функции того или иного режима наблюдения, что позволит мгновенно менять методы, одним нажатием переключая сразу несколько моторизированных компонентов для настройки микроскопа на нужный режим.
- Рукоятка фокусировки (Ti2-E). Кнопка переключения скорости фокусировки и кнопка включения PFS расположены рядом с рукояткой фокусировки. Две кнопки легко идентифицируются прикосновением из-за их различных форм. Скорость фокусировки автоматически настраивается в зависимости от используемого объектива, что облегчает управление и позволяет поддерживать идеальную скорость фокусировки.

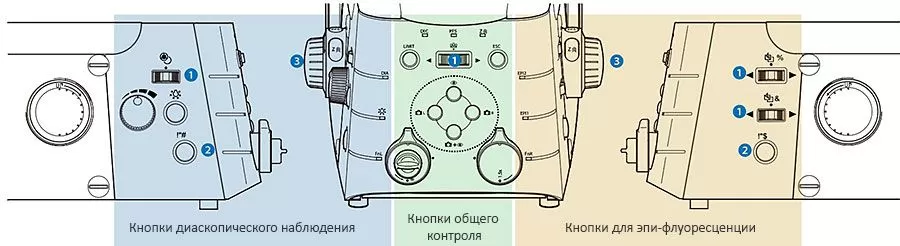

Продуманная система управления микроскопом (Ti2-E/A)
Кнопки и выключатели сгруппированы согласно типу освещения, которым они управляют. Кнопки, контролирующие диаскопическое наблюдение, расположены на левой стороне микроскопа, а те, которые контролируют наблюдение эпи-флуоресценции, находятся с правой стороны. Кнопки, управляющие общими операциями, находятся на передней панели. Такое зонирование позволяет быстро запомнить расположение кнопок, что особенно желательно при работе с микроскопом в темной комнате.

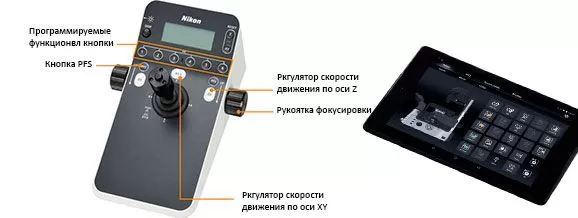

Управление с помощью джойстика и планшета (Ti2-E)
Джойстик Ti2 не только контролирует перемещение столика, но и большинство моторизованных функций на микроскопе, включая PFS. Он может отображать координаты XYZ и состояние компонентов микроскопа, что делает его эффективным средством для дистанционного управления микроскопом. Моторизованные функции Ti2 также могут управляться с любого планшета, подключенного беспроводной локальной сетью к микроскопу.

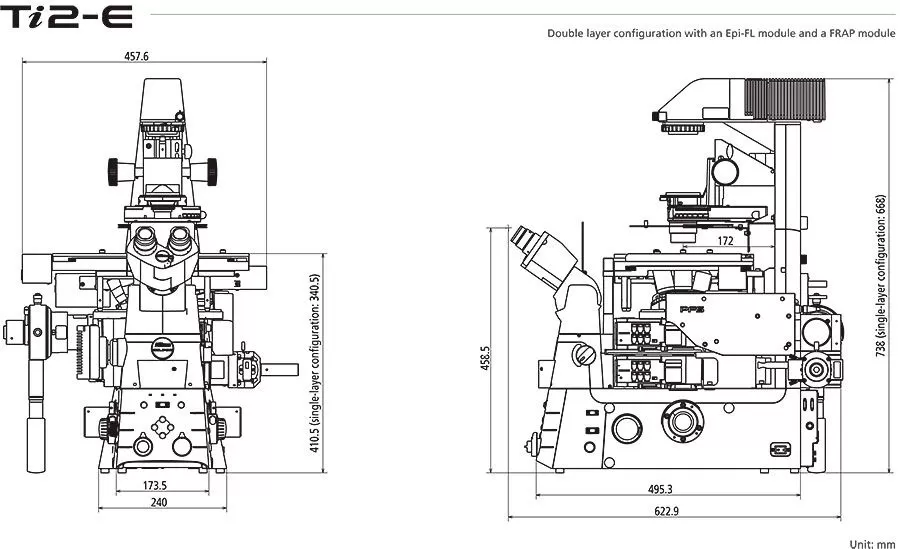

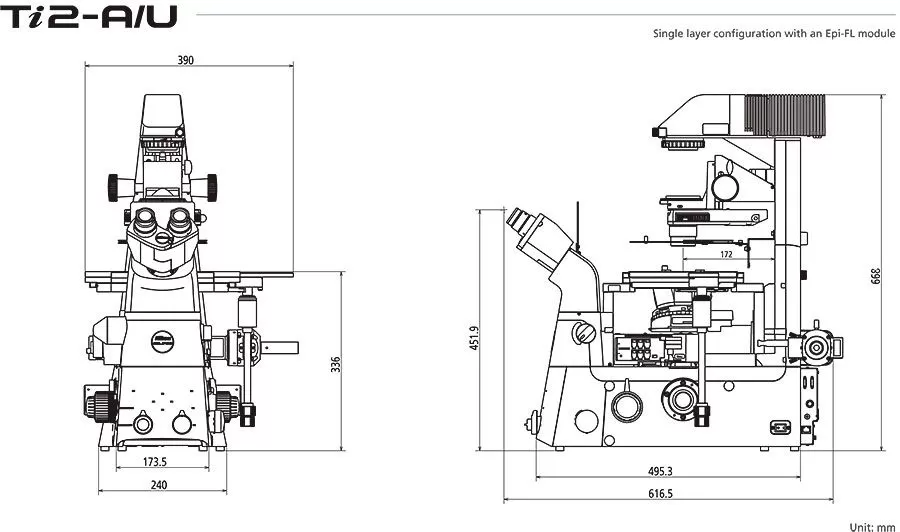

Размеры
Все микроскопы данной серии комплектуются под задачи клиента - обращайтесь к специалистам "Донау Лаб Москва".
