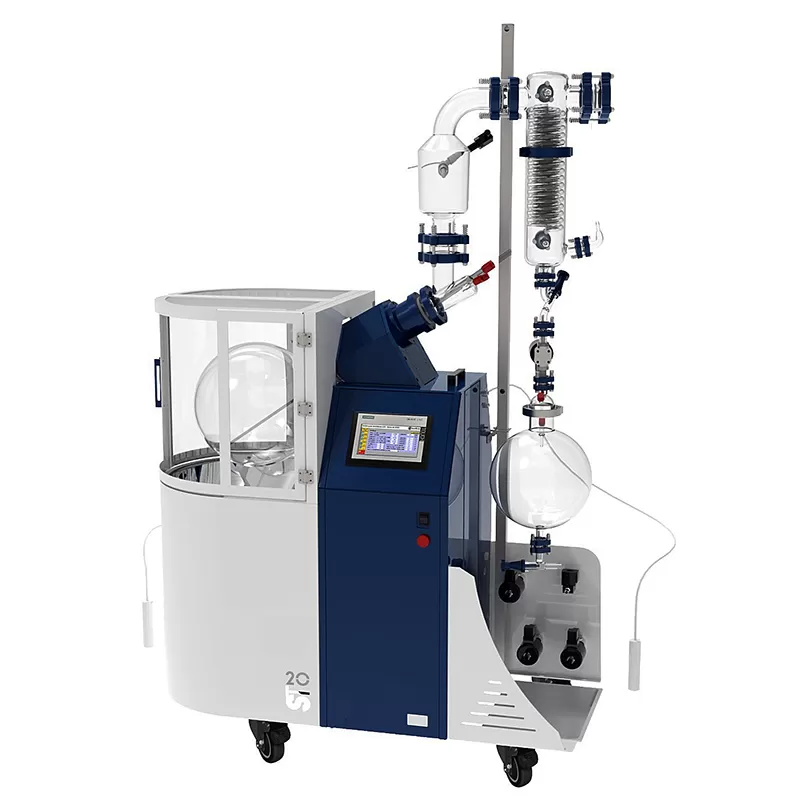

Испаритель ротационный пилотный ST20 Wiggens
Ротационный испаритель ST20 Wiggens предназначен для эксплуатации в промышленных и лабораторных условиях. Конструктивно прибор выполнен так, что все детали, контактирующие с парообразующими средами, изготовлены из боросиликатного стекла или PTFE, что обеспечивает совместимость с широким спектром химических соединений. Принцип действия базируется на отделении низкокипящих фракций от менее летучих компонентов путём нагрева вращающейся колбы с исследуемой пробой при пониженном давлении. Испарительный блок оборудован подогреваемым приёмным сосудом с гидравлической защитой, автоматически снижaющей температуру нагрева при перебоях электропитания, что предотвращает повреждение образцов. кипения. Простой и полностью безопасный запуск, проверка и остановка технологического процесса: ST20 снабжен прозрачным защитным экраном для испарительной колбы и термостатической бани.
ST20 Wiggens выпускается в 3-х типах исполнения:
- ST20 - стандартный тип
- ST20 ATEX - взрывобезопасный тип:
- ST20 CRE - с функцией непрерывной дистилляции
Основные параметры
- Температура нагревательной бани: комнатная температура +5 до +150°C ( вода или масло).
- Выпарная колба: 6 л, 10 л, 20 л.
- Приемная колба: 2 x 6 л или 1 x 10 л
- Скорость вращения выпарной колбы: 10~150 об/мин.
- Вакуум: 8 мбар.
- Гидравлический подъемный механизм нагревательной бани.
Нагревательная баня
Нагревательная баня поднимается с помощью гидравлической системы, которая в случае отключения электричества автоматически опускается, предотвращая перегрев и выплеск жидкости. Нагревательная баня может использоваться как с водой, так и с маслом, а максимальная температура достигает +150°C; что позволяет испарять любой растворитель при атмосферном давлении. Нагревательная баня оснащена электронагревателями мощностью 3 кВт.
Система уплотнений
Отличительной особенностью ST20 является система уплотнений из самосмазывающегося материала, гарантирующая идеальную вакуумную герметичность. Эта система уплотнений не требует обслуживания. ST20 работает как при атмосферном давлении, так и в вакууме. Она гарантирует идеальную вакуумную герметичность до 5 мбар. Это позволяет сократить время процесса благодаря низкой температуре испарения жидкости.
Дисплей и управление
Параметры процесса можно настраивать и контролировать на 7-дюймовом сенсорном дисплее. Измерение, визуальное отображение и запись следующих параметров с помощью дисплея:
- Отображение заданной и реальной температуры нагревательной бани. Настройки и переключение температуры бани.
- Отображение заданной и реальной температуры испарения. Настройка максимальной и минимальной температуры испарения.
- Отображение заданной и реальной скорости вращения выпарной колбы. Переключение скорости, настройка вращения выпарной колбы.
- Отображение показаний заданного и реального вакуума (вакуумный контроллер входит в стандартную комплектацию). Настройка и переключатель вакуума. Наличие вакуума или его отсутствие (Да/Нет).
Датчики уровня жидкости
- Контроль уровня жидкости в испарительной колбе. Сигнализация о низком уровне жидкости в испарительной колбе.
- Контроль уровня жидкости в приемных колбах. Сигнализация о высоком уровне вещества в приемных колбах.
Комплект электромагнитных клапанов
- Клапан регулирования вакуума.
- Клапан подачи азота для защиты образца от воздействия инертной атмосферы.
- Клапан дозаправки (для модели ST20 CRE).
- Сливной клапан (для модели ST20 CRE).
Безопасность
- Защита от перегрева
- Автоматический контроль уровня жидкости и функция сигнализации.
- Стандартный защитный кожух.
Применение
- Дистилляция; непрерывная (модель ST20 CRE) и периодическая.
- Рециркуляция растворителя.
- Реакция дефлегмации.
- Сушка компонентов.
- Тонкий химический синтез.
- Кристаллизация.
- Экстракция.
- Очистка.
- НИОКР.
- Процессы масштабирования.
Отрасли промышленности
- Фармацевтическая.
- Химическая.
- Косметическая.
- Пищевая.
- Научные исследования.
- Нефтехимическая.
Мы также предлагаем услуги по индивидуальному подбору и комплектации ротационных испарителей в соответствии с техническими требованиями заказчика.
