Насадки для верхнеприводных мешалок Wiggens
Узнать стоимость
Корректный подбор оборудования невозможен без четкого понимания задачи. При этом
для работы оборудования зачастую нужен ряд дополнительных аксессуаров, без которых
корректная работа просто невозможна. Для осуществления правильного выбора мы
просим Вас связаться с нашими менеджерами. Мы с радостью окажем Вам поддержку.
Форма заявкиx
Насадки для верхнеприводных мешалок WIGGENS WB1800-D
Универсальная насадка
- Смешивание сред с низкой и высокой вязкостью.
- Даже при низком диапазоне оборотов будет создаваться динамический радиальный поток.
- Полная дегазация среды; образование пены и попадание воздуха будут исключены.
| Диаметр ротора (мм) | Диаметр вала (мм) | Длина (мм) | об/мин |
| 80 | 10 | 500 | 200 - 700 |
| 120 | 10 | 500 | 120- 500 |
Радиальная насадка
- Средний диапазон оборотов.
- Смешивание сред с низкой и средней вязкостью < 500 мПа·с.
- Идеально подходит для аэрации жидкостей.
- Радиальный поток.
| Диаметр ротора (мм) | Диаметр вала (мм) | Длина (мм) |
| 50 | 7 | 400 |
| 50 | 8 | 400 |

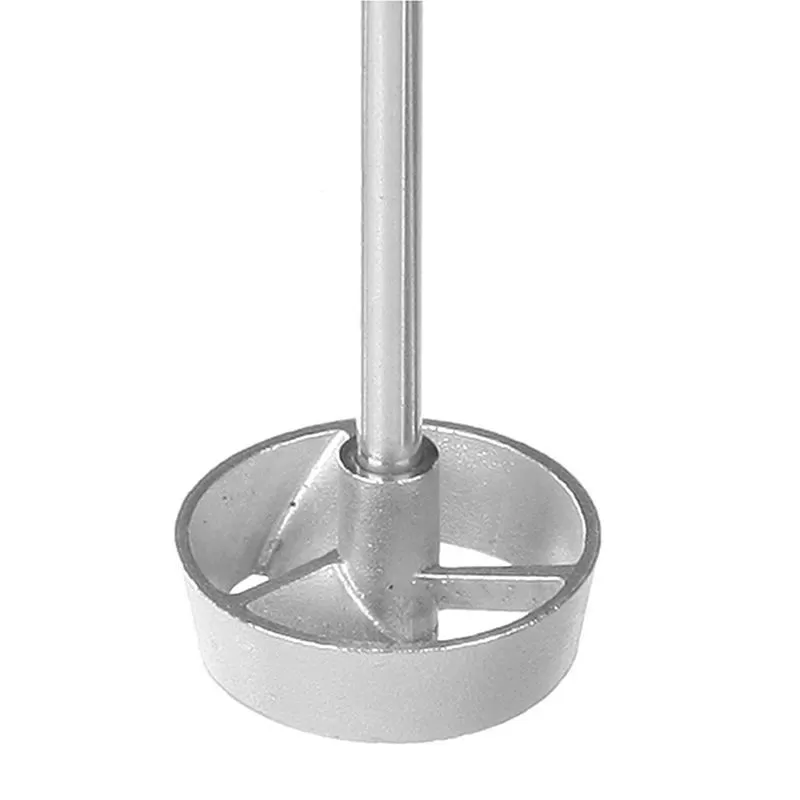

Турбинная насадка
- Средний диапазон оборотов.
- Смешивание сред с низкой и средней вязкостью.
- Идеально подходит для гомогенизации и суспендирования.
- Осевой поток.
| Диаметр ротора (мм) | Диаметр вала (мм) | Длина (мм) |
| 45 | 7 | 400 |
| 65 | 7 | 400 |
| 45 | 8 | 400 |
| 65 | 8 | 400 |

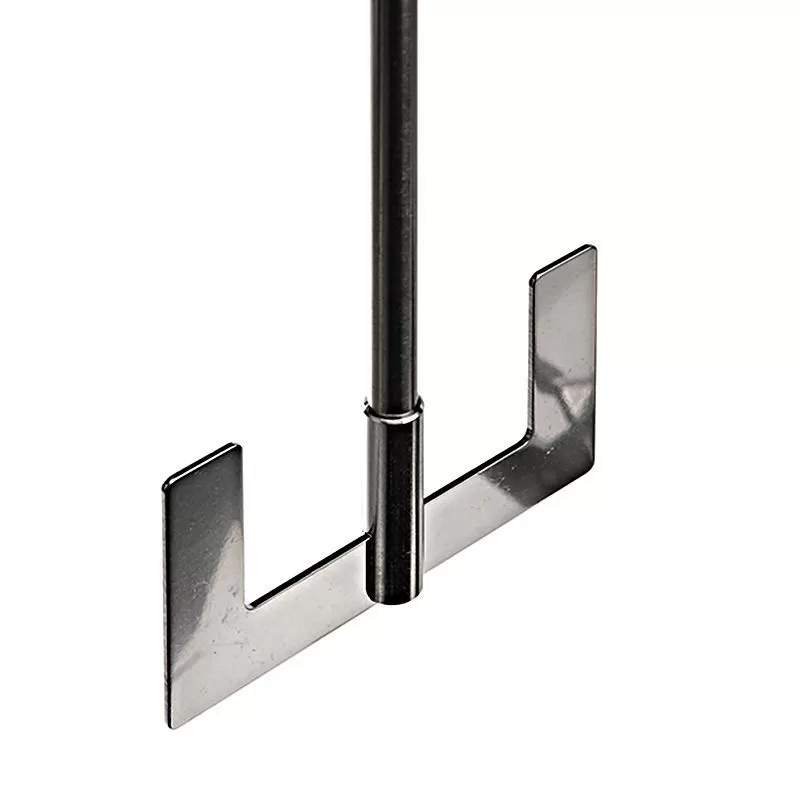

Якорная насадка
- Низкий диапазон оборотов.
- Смешивание вязких и высоковязких сред.
- Радиальный поток.
| Диаметр ротора (мм) | Диаметр вала (мм) | Длина (мм) |
| 70 | 8 | 500 |
| 90 | 10 | 650 |
| 140 | 10 | 800 |

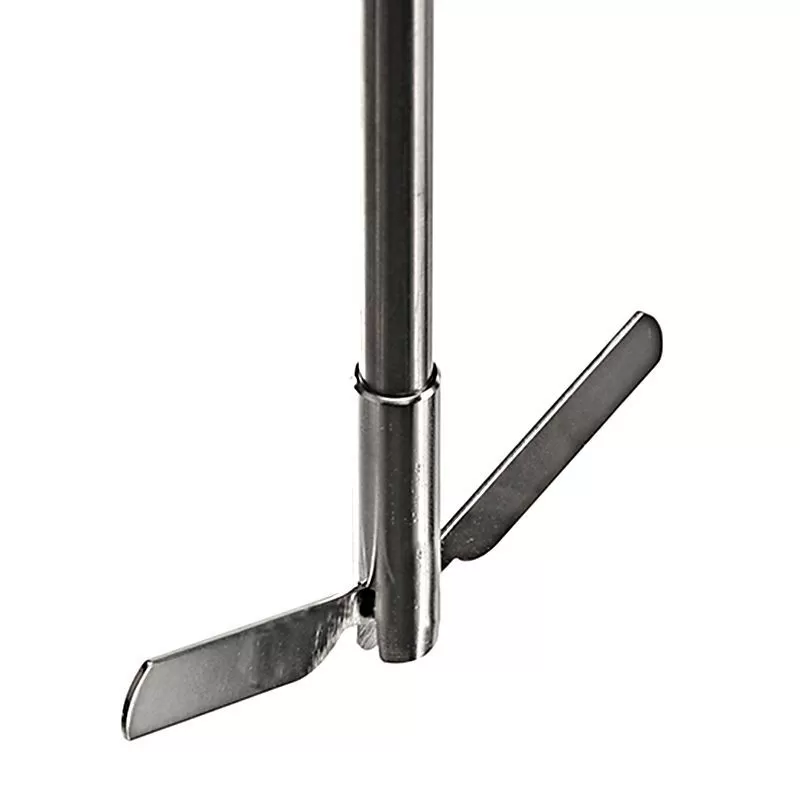

2-х лопастная насадка с гибкими лопастями
- Средний диапазон оборотов.
- Смешивание сред с низкой и средней вязкостью.
- Радиальный поток.
- Для емкостей с узким горлышком.
| Диаметр ротора (мм) | Диаметр вала (мм) | Длина (мм) |
| 90/15 | 8 | 300 |
| 90/15 | 8 | 400 |
| 90/15 | 8 | 500 |
| 90/15 | 10 | 300 |
| 90/15 | 10 | 400 |
| 90/15 | 10 | 500 |
| 90/15 | 10 | 650 |

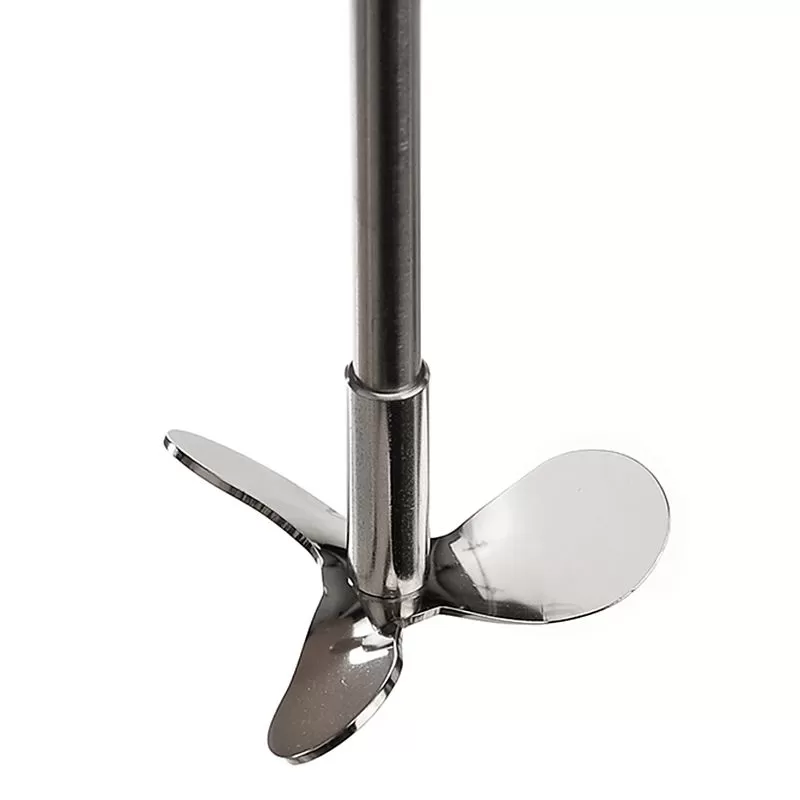

3-х лопастная пропеллерная насадка
- Средний диапазон оборотов.
- Смешивание сред с низкой и средней вязкостью.
- Идеален для гомогенизации и суспензирования.
- Осевой поток.
| Диаметр ротора (мм) | Диаметр вала (мм) | Длина (мм) |
| 50 | 8 | 300 |
| 50 | 8 | 400 |
| 50 | 8 | 500 |
| 70 | 8 | 300 |
| 70 | 8 | 400 |
| 70 | 8 | 500 |
| 100 | 10 | 300 |
| 100 | 10 | 400 |
| 100 | 10 | 500 |
| 70 | 10 | 650 |
| 100 | 10 | 800 |

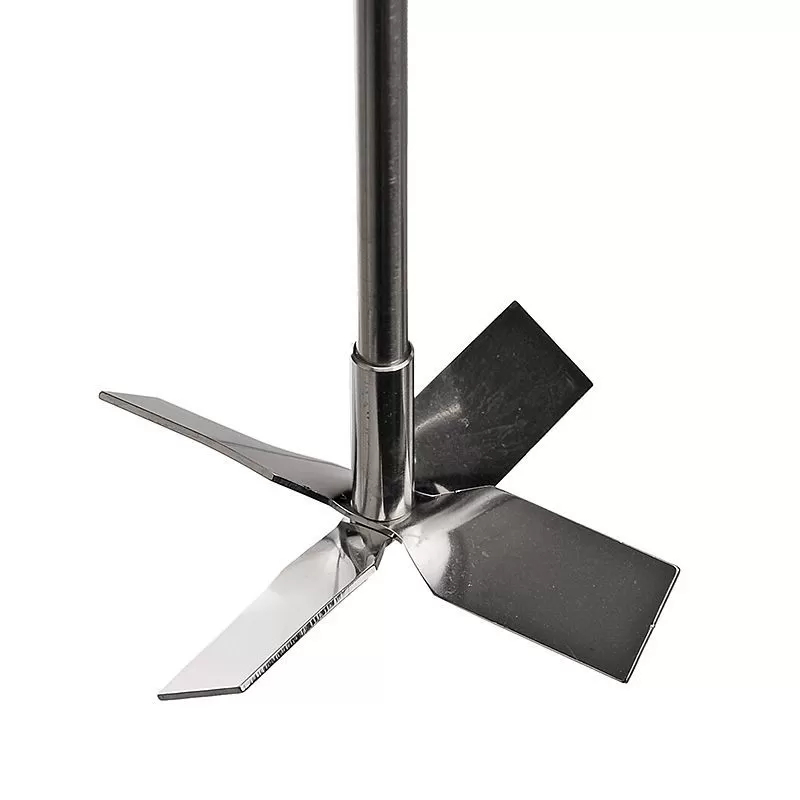

4-х лопастная пропеллерная насадка
- Средний диапазон оборотов.
- Смешивание сред с низкой и средней вязкостью.
- Идеален для гомогенизации и суспензирования.
- Осевой поток.
| Диаметр ротора (мм) | Диаметр вала (мм) | Длина (мм) |
| 50 | 8 | 300 |
| 50 | 8 | 400 |
| 50 | 8 | 500 |
| 100 | 8 | 300 |
| 100 | 8 | 400 |
| 100 | 8 | 500 |
| 70 | 8 | 500 |
| 100 | 10 | 650 |
| 100 | 10 | 800 |

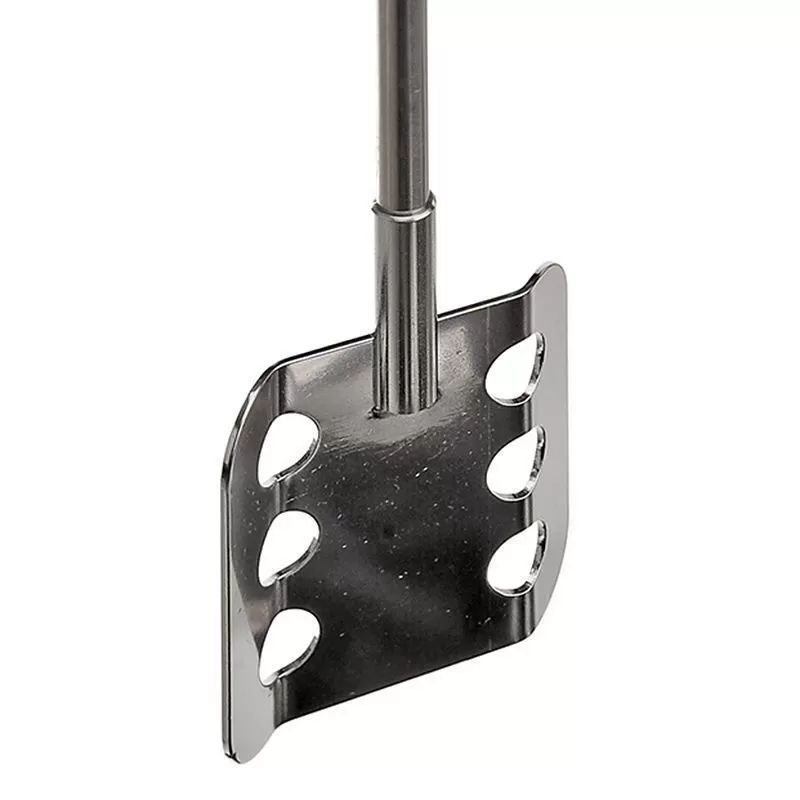

Лопастная насадка с 6-ю отверстиями
- Средний диапазон оборотов.
- Смешивание сред с низкой и средней вязкостью.
- Радиальный поток.
| Диаметр ротора (мм) | Диаметр вала (мм) | Длина (мм) |
| 50 | 8 | 300 |
| 50 | 8 | 400 |
| 50 | 8 | 500 |
| 100 | 10 | 300 |
| 100 | 10 | 400 |
| 100 | 10 | 500 |

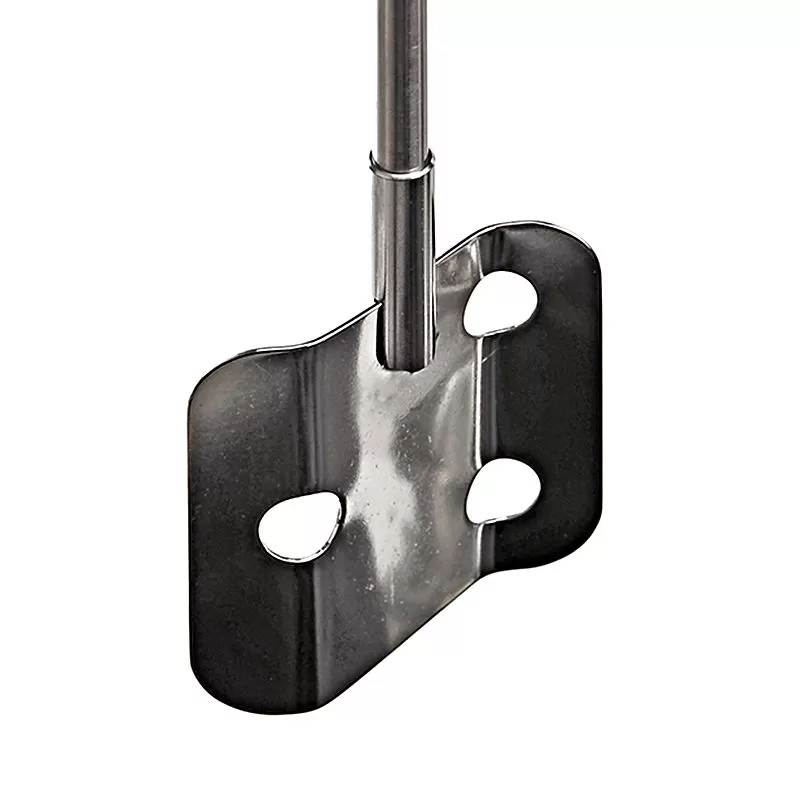

Лопастная насадка с 3-мя отверстиями
- Средний диапазон оборотов.
- Смешивание сред с низкой и средней вязкостью.
- Радиальный поток.
| Диаметр ротора (мм) | Диаметр вала (мм) | Длина (мм) |
| 50 | 8 | 300 |
| 50 | 8 | 400 |
| 50 | 8 | 500 |
| 100 | 10 | 300 |
| 100 | 10 | 400 |
| 100 | 10 | 500 |
Пропеллерная насадка с 4-мя вертикальными лопастями
- Средний диапазон оборотов.
- Смешивание сред с низкой и средней вязкостью.
- Радиальный поток.
| Диаметр ротора (мм) | Диаметр вала (мм) | Длина (мм) |
| 50 | 8 | 300 |
| 50 | 8 | 400 |
| 50 | 8 | 500 |
| 100 | 10 | 300 |
| 100 | 10 | 400 |
| 100 | 10 | 500 |
2-х лопастная насадка
- Средний диапазон оборотов.
- Смешивание сред с низкой и средней вязкостью.
- Радиальный поток.
| Диаметр ротора (мм) | Диаметр вала (мм) | Длина (мм) |
| 50 | 8 | 300 |
| 50 | 8 | 400 |
| 50 | 8 | 500 |
2-х лопастная пропеллерная насадка с гибкими лопастями
- Средний диапазон оборотов.
- Смешивание сред с низкой и средней вязкостью.
- Радиальный поток.
| Диаметр ротора (мм) | Диаметр вала (мм) | Длина (мм) |
| 60 | 8 | 300 |
| 60 | 8 | 400 |
| 60 | 8 | 500 |
Магнитные муфты
- Магнитные приводы предназначены для перемешивания сред в полностью вакуумированной колбе.
- Многофункциональная легкозаменяемая крыльчатка.
| Модель | MD-24 | MD-29 | MD-45 | MD-15 | MD-25 |
| Соединение | 24/40 | 29/42 | 34/45 | Резьба #15 | Резьба #25 |
| Корпус/покрытие | Нержавеющая сталь SUS316L / хром | ||||
| Втулка / уплотнение | фторопласт/витон | ||||
| Вакуум | 1×10-4 мм рт. столба | ||||
| Давление | 5 бар | ||||
| Температура | Макс. 70℃ (без охлаждения), макс. 300 ℃ (с охлаждением) | ||||
| Диаметр вала | 8 мм | ||||
| Диаметр вход/выход охлаждения | 3,2 мм | ||||
| Размер (диаметр × длина) | 50 х 200 мм | ||||
| Вес | 1,02 кг | 1,04 кг | 1,08 кг | 1 кг | 1,02 кг |
4-х лопастная винтовая пропеллерная насадка с покрытием из ПТФЭ
- Сердечник из нержавеющей стали, покрытый ПТФЭ.
- Химически стойкий.
- Прочная структура, которую нелегко сломать.
- Можно использовать до макс. температура 280 ℃.
- Сердечник из нержавеющей стали открыт в верхней части на 50 мм и может быть подключен к мешалке.
| Диаметр вала, мм | Длина, мм | Диметр ротора, мм |
| 6 | 300 | 40 |
| 6 | 400 | 40 |
| 6 | 500 | 50 |
| 8 | 300 | 40 |
| 8 | 400 | 40 |
| 8 | 500 | 50 |
| 10 | 550 | 70 |
| 10 | 650EX | 70 |
| 10 | 750EX | 70 |
| 12 | 650EX | 80 |
| 12 | 750EX | 80 |
| 12 | 1000EX | 80 |
| 16 | 750EX | 80 |
| 16 | 750EX | 100 |
| 16 | 1000EX | 100 |
| 16 | 100EX | 120 |
Якорная насадка с покрытием из ПТФЭ
- Сердечник из нержавеющей стали, покрытый ПТФЭ.
- Химически стойкий.
- Прочная структура, которую нелегко сломать.
- Можно использовать до макс. температура 280 ℃.
- Сердечник из нержавеющей стали открыт в верхней части на 50 мм и может быть подключен к мешалке.
| Диаметр вала, мм | Длина, мм | Диметр ротора, мм |
| 6 | 300 | 80 |
| 6 | 400 | 80 |
| 6 | 500 | 80 |
| 8 | 300 | 80 |
| 8 | 400 | 80 |
| 8 | 500 | 80 |
| 10 | 550 | 100 |
| 10 | 650EX | 140 |
| 10 | 750EX | 140 |
| 12 | 650EX | 140 |
| 12 | 750EX | 140 |
| 12 | 1000EX | 140 |
| 16 | 750EX | 140 |
| 16 | 750EX | 180 |
| 16 | 1000EX | 140 |
| 16 | 1000EX | 180 |
2-х лопастная центробежная насадка с покрытием из ПТФЭ
- Сердечник из нержавеющей стали, покрытый ПТФЭ.
- Химически стойкий.
- Прочная структура, которую нелегко сломать.
- Можно использовать до макс. температура 280 ℃.
- Сердечник из нержавеющей стали открыт в верхней части на 50 мм и может быть подключен к мешалке.
| Диаметр вала, мм | Длина, мм | Диметр ротора, мм |
| 6 | 300 | 40 |
| 6 | 400 | 40 |
| 6 | 500 | 50 |
| 8 | 300 | 40 |
| 8 | 400 | 40 |
| 8 | 500 | 50 |
| 10 | 550 | 70 |
| 10 | 650EX | 70 |
| 10 | 750EX | 70 |
| 12 | 650EX | 80 |
| 12 | 750EX | 80 |
| 12 | 1000EX | 80 |
| 16 | 750EX | 80 |
| 16 | 1000EX | 80 |
3-х лопастная насадка с кривым отводом с покрытием из ПТФЭ
- Сердечник из нержавеющей стали, покрытый ПТФЭ.
- Химически стойкий.
- Прочная структура, которую нелегко сломать.
- Можно использовать до макс. температура 280 ℃.
- Сердечник из нержавеющей стали открыт в верхней части на 50 мм и может быть подключен к мешалке.
| Диаметр вала, мм | Длина, мм | Диметр ротора, мм | Высота лопасти, мм |
| 8 | 300 | 40 | 10 |
| 8 | 300 | 40 | 15 |
| 8 | 400 | 50 | 10 |
| 8 | 400 | 40 | 15 |
| 10 | 400 | 40 | 10 |
| 10 | 400 | 50 | 15 |
| 10 | 500 | 70 | 10 |
| 10 | 500 | 70 | 15 |
4-х лопастная 45° угловая насадка с покрытием из ПТФЭ
- Сердечник из нержавеющей стали, покрытый ПТФЭ.
- Химически стойкий.
- Прочная структура, которую нелегко сломать.
- Можно использовать до макс. температура 280 ℃.
- Сердечник из нержавеющей стали открыт в верхней части на 50 мм и может быть подключен к мешалке.
| Диаметр вала, мм | Диметр ротора, мм |
| 6 | 40 |
| 8 | 40 |
| 10 | 60 |
| 10 | 90 |
| 12 | 70 |
| 12 | 90 |
| 16 | 100 |
Плоская метрическая насадка с покрытием из ПТФЭ
- Сердечник из нержавеющей стали, покрытый ПТФЭ.
- Химически стойкий.
- Прочная структура, которую нелегко сломать.
- Можно использовать до макс. температура 280 ℃.
- Сердечник из нержавеющей стали открыт в верхней части на 50 мм и может быть подключен к мешалке.
| Диаметр вала, мм | Диметр ротора, мм |
| 6 | 70 |
| 8 | 70 |
| 10 | 70 |
| 10 | 100 |
| 12 | 100 |
| 12 | 150 |
| 16 | 100 |
| 16 | 150 |
Регулируемая турбинная насадка с покрытием из ПТФЭ
- Сердечник из нержавеющей стали, покрытый ПТФЭ.
- Химически стойкий.
- Прочная структура, которую нелегко сломать.
- Можно использовать до макс. температура 280 ℃.
- Сердечник из нержавеющей стали открыт в верхней части на 50 мм и может быть подключен к мешалке.
| Диаметр вала, мм | Диметр ротора, мм |
| 6 | 50 |
| 8 | 75 |
| 10 | 75 |
| 10 | 100 |
| 12 | 75 |
| 12 | 100 |
| 16 | 100 |
| 16 | 150 |
