Вращающиеся трубчатые печи для непрерывной обработки до 1300 °C Nabertherm RSRC
Вращающиеся трубчатые печи серии RSRC подходят, в частности, для процессов, при которых имеет место кратковременный нагрев непрерывно подаваемой садки.
Для этого вращающаяся трубчатая печь слегка наклоняется и доводится до целевой температуры. После этого выполняется непрерывная подача материала через верхний конец трубы. Материал проходит через нагреваемый участок трубы и выходит из ее нижнего конца. Время тепловой обработки зависит при этом от угла наклона, скорости вращения и длины рабочей трубы, а также текучих свойств садки.
Кроме того, с оснащением доступной в виде опции закрытой системой загрузки на 5 л садки вкл. приемный резервуар вращающаяся трубчатая печь можно использовать для процессов в режиме защитного газа или в вакуумном режиме.
В зависимости от технологического процесса, садки и требуемой максимальной температуры используются различные рабочие трубы из кварцевого стекла, керамики или металла (см. с. 50). Таким образом, эта модель печи гибко адаптируется для различных целей.
- Tмакс 1100 °C
- Открытая с обеих сторон рабочая труба из кварцевого стекла
- Термоэлемент типа K
- Tмакс 1300 °C
- Открытая с обеих сторон рабочая труба из керамики C 530
- Термоэлемент типа S
- Свободно излучающие нагревательные элементы на несущих трубках
- Двухстенный корпус из структурных листов из нержавеющей стали
- Использование изоляционных материалов без канцерогенного воздействия класса 1 или 2 согласно TRGS 905
- Плавно регулируемый привод с частотой вращения ок. 2-45 об/мин
- Цифровой индикатор угла наклона вращающаяся трубчатая печь

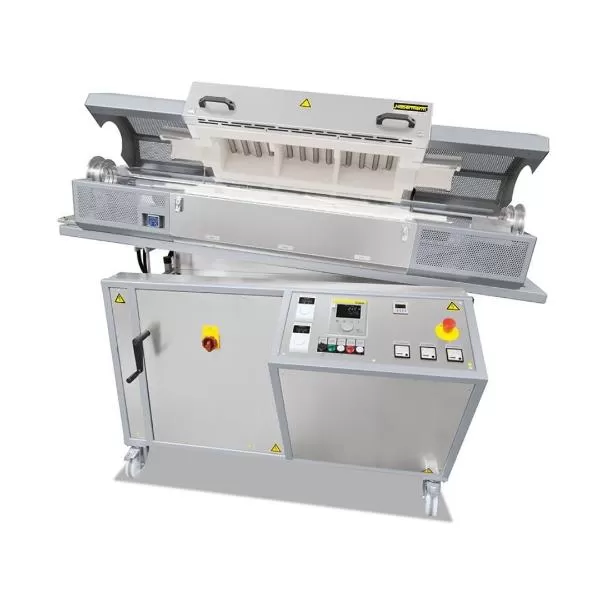

- Очень простое извлечение благодаря безременному приводу и откидному корпусу печи (температура открывания < 180 °C)
- Компактная установка, печь смонтирована на опорном каркасе с
- ручным шпиндельным (винтовым) приводом, с кривошипом для предустановки угла наклона
- Встроенные контроллер и распределительное устройство
- Транспортировочные ролики
- Использование по назначению в рамках руководства по эксплуатации
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя
Дополнительное оснащение
- Трехзонное регулирование для оптимизации oднородности температуры
- Индикатор температуры в рабочей трубе, осуществляющий измерение с помощью дополнительного термоэлемента
- Регулирование в рамках партии за счет использования дополнительного термоэлемента в рабочей трубы
- Различные системы подачи газа с оптимальным обтеканием садки технологическим газом (возможно также с водородом) в противопотоке (только в комбинации с системой загрузки, см. ниже)
- Вакуумная модель, в зависимости от используемого насоса до 10-2 мбар
- Виброжелоб и удлинитель на поворотной трубе для простой загрузки и выгрузки материала, пригодны для процессов при нормальной атмосфере

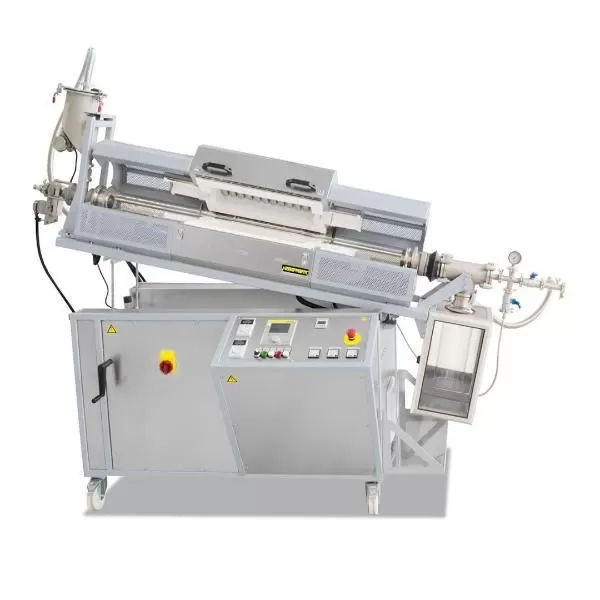

- Система загрузки для непрерывной транспортировки продукта, в том числе
- Загрузочная воронка из нержавеющей стали вкл. электрический виброгенератор для оптимизации подачи материала в рабочую трубу
- Шнековый транспортер с электрическим приводом на входе рабочей трубы с подъемом 10, 20 или 40 мм и регулируемой скоростью вращения в диапазоне от 0,28 до 6 об/мин, Понижающая и повышающая передача для настройки других диапазонов скорости вращения по желанию
- Приемная емкость из лабораторного стекла на выходе рабочей трубы
- Подходит для обработки в газовая атмосфера или вакуум
- Рабочие трубы из различных материалов
- Реакторы для режима пакетной обработки, из кварцевого стекла, Tмакс 1100 °C
- По запросу возможна поставка исполнений с поддержкой более высоких температур, например, до 1500 С
- Управление с помощью программируемого контроллера для поддержания температурного режима и управления подключенными агрегатами, например, включение и изменение скорости шнекового транспортера, скорость вращения рабочей трубы, включение вибрационного генератора и т.д.
- Управление процессами и документация при помощи пакета ПО VCD или ПО Nabertherm Control-Center NCC, предназначенного для контроля, документирования и управления
Модель | Tмакс | Внешние размеры4 в мм | макс. | Обогреваемая | Внешние размеры в мм | Длина | Потребляемая | Электросеть* | Вес | |||
диаметр трубы | длина | Температура +/- 5 K в мм3 | трубы | мощность | в | |||||||
°C3 | Ш | Г | В | Внешний в мм | в мм | однозонное исполнение | трехзонное исполнение | в мм | кВт | кг | ||
RSRC 80-500/11 | 1100 | 2505 | 1045 | 1655 | 80 | 500 | 170 | 250 | 1540 | 3,7 | 1-фазное | 555 |
RSRC 80-750/11 | 1100 | 2755 | 1045 | 1655 | 80 | 750 | 250 | 375 | 1790 | 4,9 | 3-фазное2 | 570 |
RSRC 120-500/11 | 1100 | 2505 | 1045 | 1715 | 110 | 500 | 170 | 250 | 1540 | 5,1 | 3-фазное2 | 585 |
RSRC 120-750/11 | 1100 | 2755 | 1045 | 1715 | 110 | 750 | 250 | 375 | 1790 | 6,6 | 3-фазное1 | 600 |
RSRC 120-1000/11 | 1100 | 3005 | 1045 | 1715 | 110 | 1000 | 330 | 500 | 2040 | 9,3 | 3-фазное1 | 605 |
RSRC 80-500/13 | 1300 | 2505 | 1045 | 1655 | 80 | 500 | 170 | 250 | 1540 | 6,3 | 3-фазное1 | 555 |
RSRC 80-750/13 | 1300 | 2755 | 1045 | 1655 | 80 | 750 | 250 | 375 | 1790 | 9,6 | 3-фазное1 | 570 |
RSRC 120-500/13 | 1300 | 2505 | 1045 | 1715 | 110 | 500 | 170 | 250 | 1540 | 8,1 | 3-фазное1 | 585 |
RSRC 120-750/13 | 1300 | 2755 | 1045 | 1715 | 110 | 750 | 250 | 375 | 1790 | 12,9 | 3-фазное1 | 600 |
RSRC 120-1000/13 | 1300 | 3005 | 1045 | 1715 | 110 | 1000 | 330 | 500 | 2040 | 12,9 | 3-фазное1 | 605 |
1Обогрев только между 2 фазами *Указания по напряжению питания, см. страницу 73 2Нагрев только при подключении фазы 1 и нулевого провода 3Показания за пределами трубы. Разность температур с пространством внутри трубы до + 50 K 4Внешние размеры в моделях с дополнительным оборудованием будут отличаться. Размеры предоставляются по запросу. |
