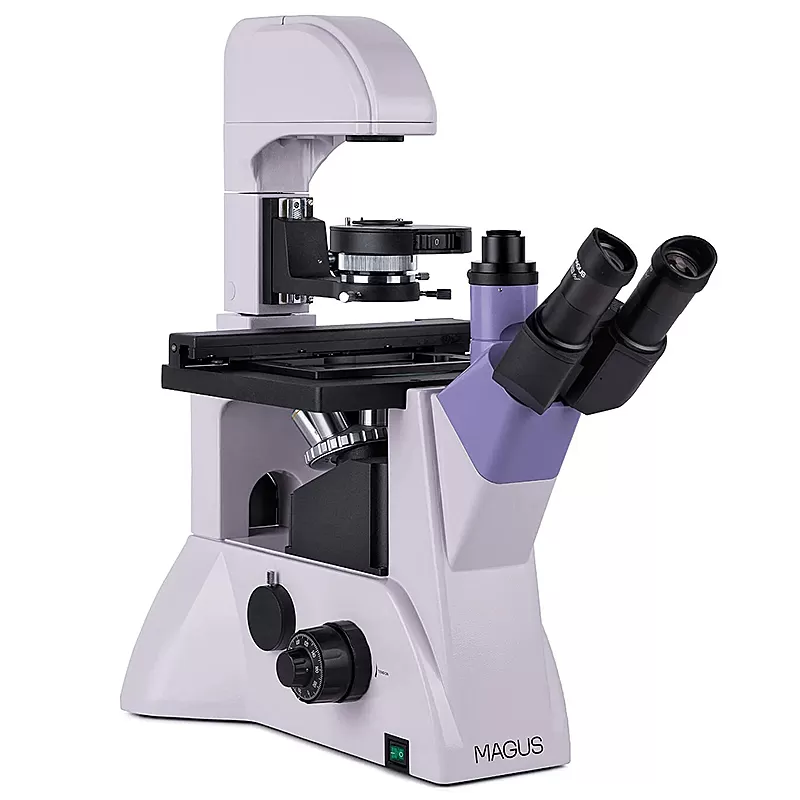

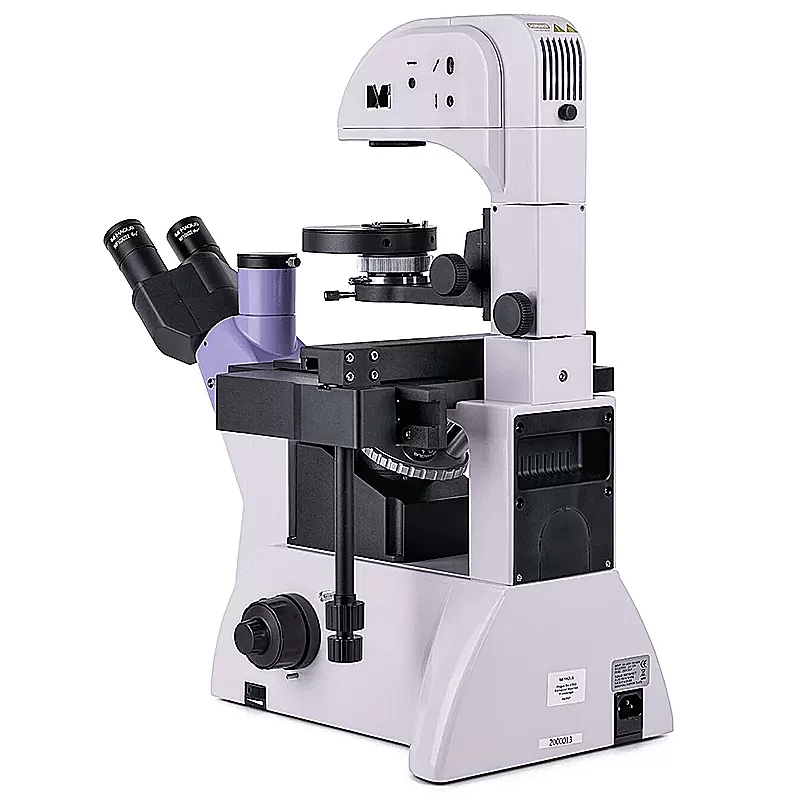

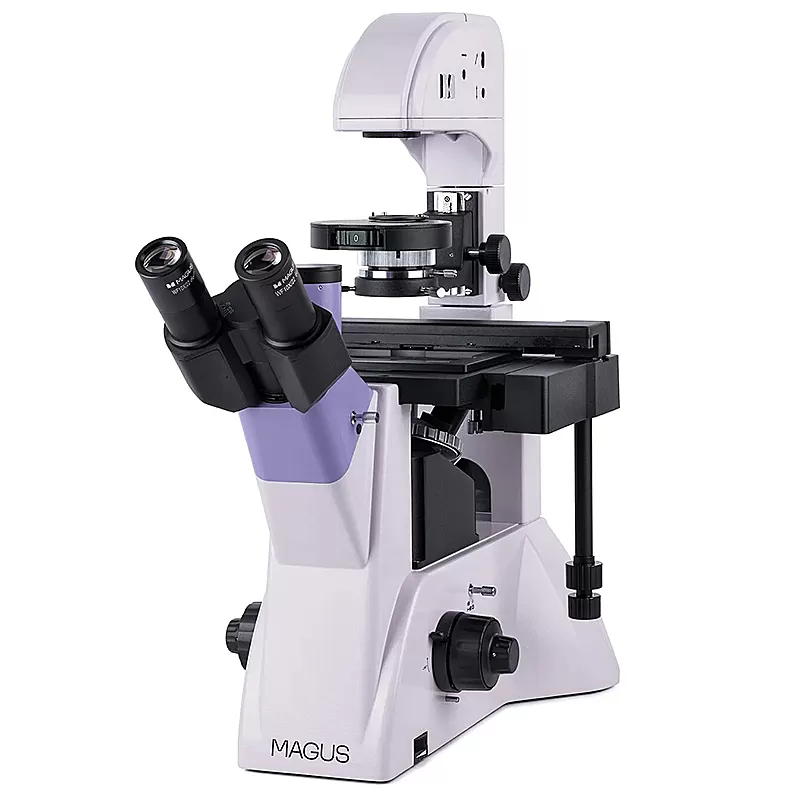

Микроскоп биологический инвертированный MAGUS Bio V350
Микроскоп биологический инвертированный MAGUS Bio V350. Увеличение: 100–400 крат. Тринокулярная визуальная насадка, объективы-планахроматы, галогенный осветитель 30 Вт, фазово-контрастный конденсор, освещение по Кёлеру.
Назначение и сферы применения микроскопа MAGUS Bio V350
Микроскоп предназначен для исследования осадков жидкостей, клеточных колоний, живых клеток, культур тканей и других окрашенных и неокрашенных объектов в лабораторной посуде.Микроскоп обеспечивает проведение исследований объектов при освещении проходящим светом по методу светлого поля и фазового контраста. Метод фазового контраста позволяет исследовать неокрашенные малоконтрастные объекты, бесцветные прозрачные и живые микроорганизмы.
Инвертированная конструкция микроскопа предполагает использование чашек Петри, многолуночных планшетов, флаконов, роллерных бутылей и колб высотой до 55 мм с толщиной дна 1,2 мм. В микроскопе используются специальные объективы для работы с такой посудой. Отклоняемый штатив осветителя позволяет наблюдать клеточные культуры в высоких чашках Петри либо в цилиндрических колбах до 165 мм. Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры.
Микроскоп применяется для обучения в вузах, рутинной лабораторной работы и научных исследований. Области науки: медицина, биотехнология, биология, вирусология, сельское хозяйство, экология, токсикология, фармакология и другие.
Основные особенности микроскопа MAGUS Bio V350
- Исследования окрашенных и неокрашенных объектов в лабораторной посуде – чашках Петри, колбах, планшетах.
- Методы исследования – светлое поле и фазовый контраст; освещение по Кёлеру.
- Отклоняемый штатив для работы с посудой высотой до 165 мм.
- Тринокулярная визуальная насадка с возможностью изменения высоты взора.
- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100.
- Мощный 30-ваттный галогенный осветитель проходящего света для яркого естественного освещения.
- Фазово-контрастный конденсор по типу вращающегося диска для быстрой и удобной смены метода исследования.
- На предметный столик установлен механизм перемещения посуды по осям X и Y, держатели чашек в комплекте.

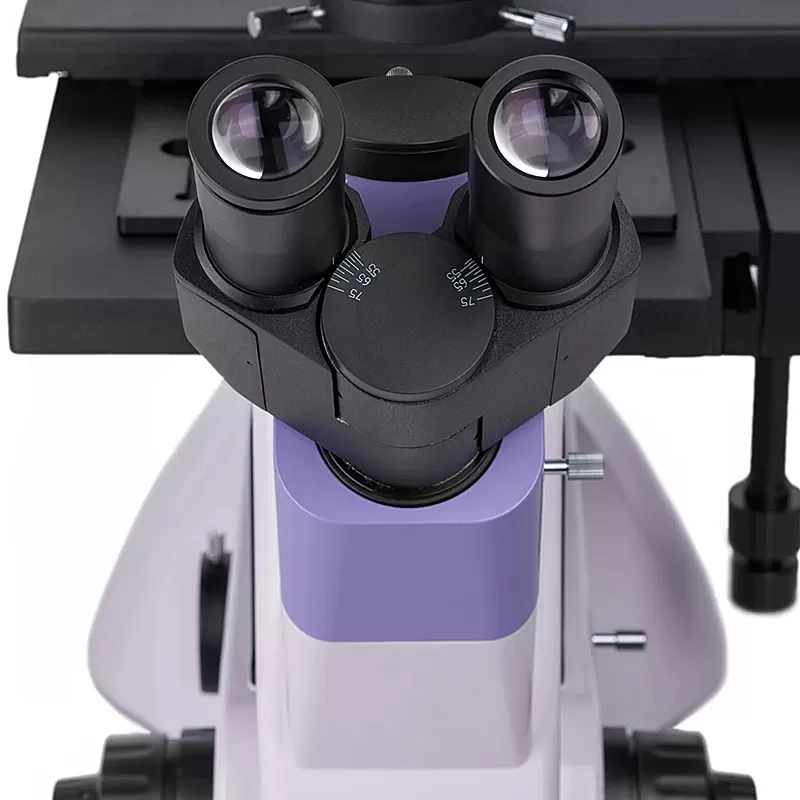

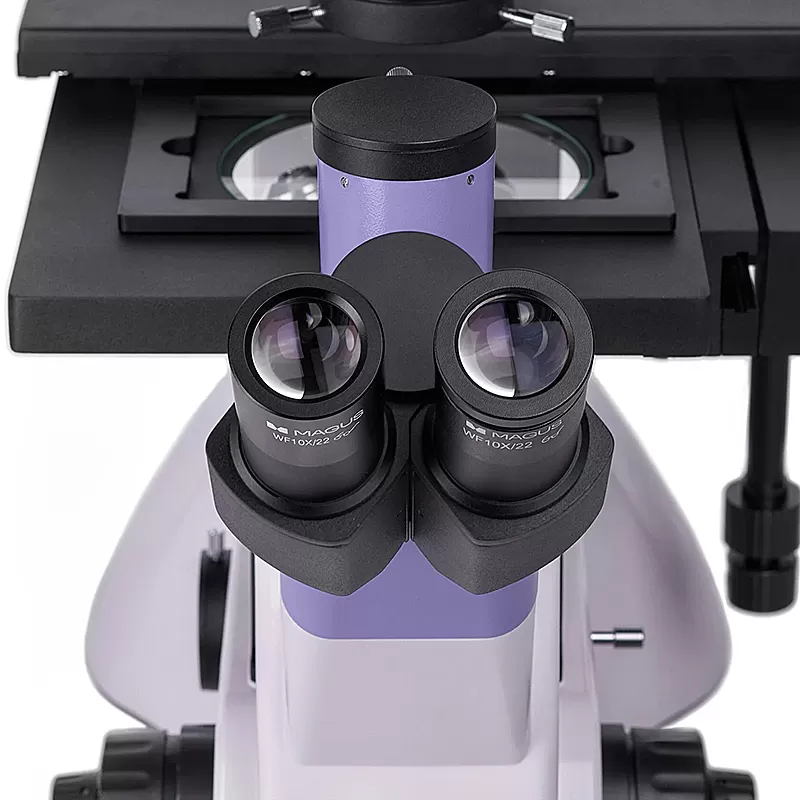

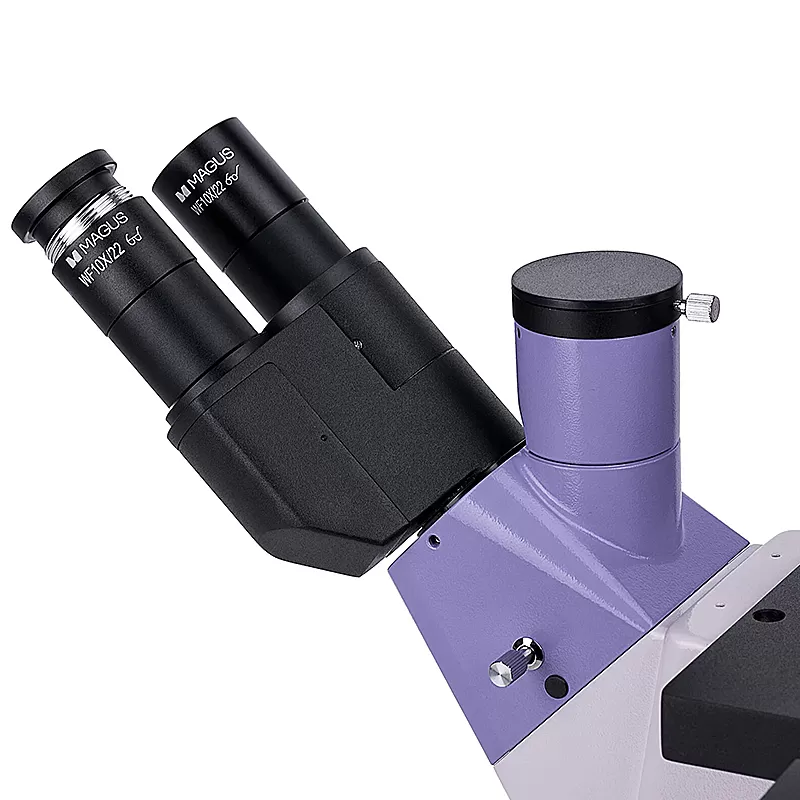

Визуальная насадка
- Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом.
- Визуальная насадка тринокулярная.
- Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа.
- Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.

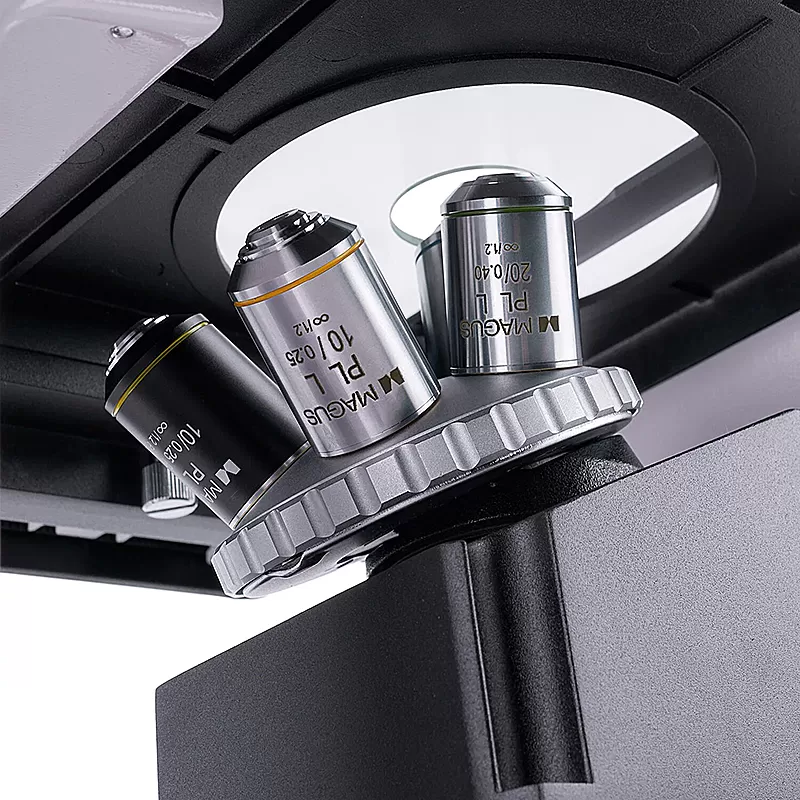

Револьверное устройство
Револьвер на 5 объективов установлен на штатив под столиком. В свободное гнездо револьвера можно установить дополнительный фазовый объектив, который позволит получить еще одно увеличение для фазово-контрастного метода исследований.
Объективы
- Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм.
- 3 объектива используются для работы по методу светлого поля и один объектив – для работы по методу фазового контраста.
Сохранение комфортной яркости при смене увеличений
Объективы разного увеличения пропускают свет в разной степени, поэтому каждый раз при смене объектива требуется регулировка яркости света. Кроме того, яркость резко увеличивается при переключении с объектива большего увеличения на объектив меньшего увеличения. Резкое увеличение яркости вызывает утомление глаз. MAGUS Bio V360 оборудован интеллектуальным управлением яркости света. Микроскоп запоминает яркость для каждого объектива, которую выбрал пользователь, и автоматически устанавливает эту яркость при повороте револьвера. Интеллектуальное управление сокращает время на регулировку яркости. MAGUS Bio V360 повышает комфорт пользователя и экономит время даже когда работа требует частой смены увеличения.

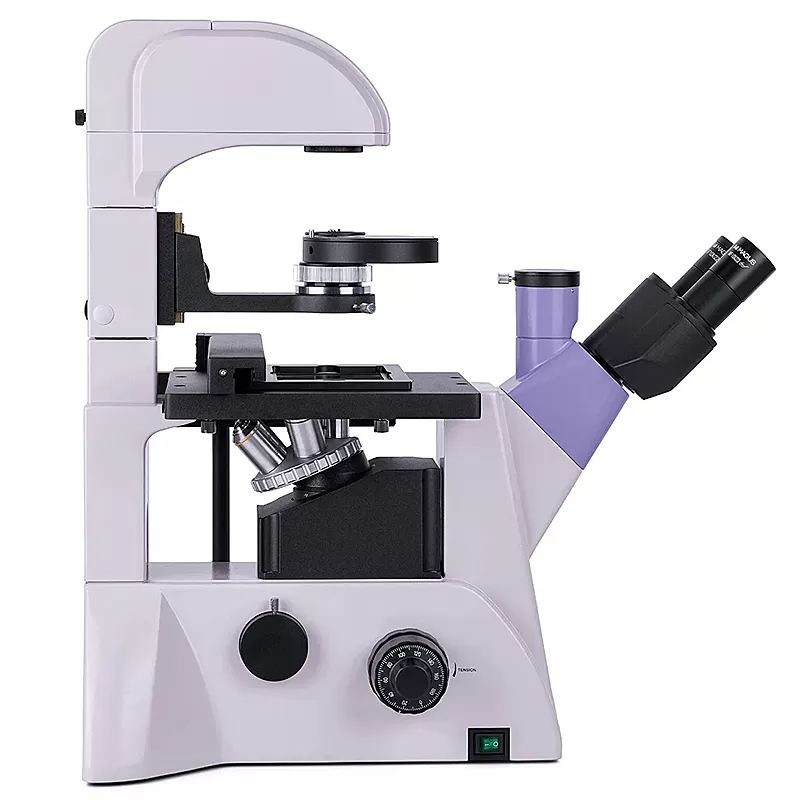

Фокусировка
- Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
- С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.
Предметный столик
- На неподвижный предметный столик установлен специальный механизм для перемещения лабораторной посуды в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен.
- Ручка перемещения низкая, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят четыре держателя чашек под разные размеры посуды.

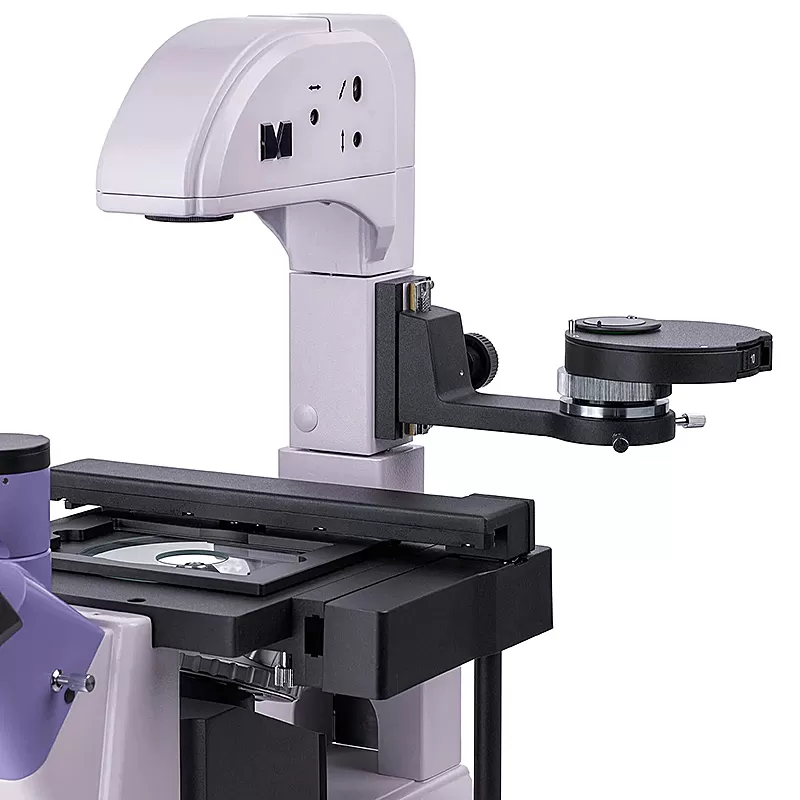

Конденсор
- Фазово-контрастный конденсор с 4 положениями: свободное отверстие используется для наблюдений в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличениями 10х, 20х и 40х. Фазовые кольца центрируются.
- Быстрое и интуитивно понятное переключение с одного метода исследования на другой экономит время и упрощает работу исследователя.
Источник света
Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа излучает достаточную яркость для работы на всех объективах по методу светлого поля и фазового контраста.
Освещение по Кёлеру
Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта. При таком освещении достигается предел разрешения на каждом объективе. Равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.
Аксессуары
Для микроскопа разработана линейка аксессуаров.
- Дополнительные фазовые объективы 20х и 40х примеряются для исследований неконтрастных объектов размером 0,7 мкм и 0,4 мкм.
- Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение на объективе, который чаще используется для работы.
- Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
- Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.
Альтернативные модели
MAGUS Bio V350 является альтернативной для моделей: Nikon ECLIPSE Ts2R.

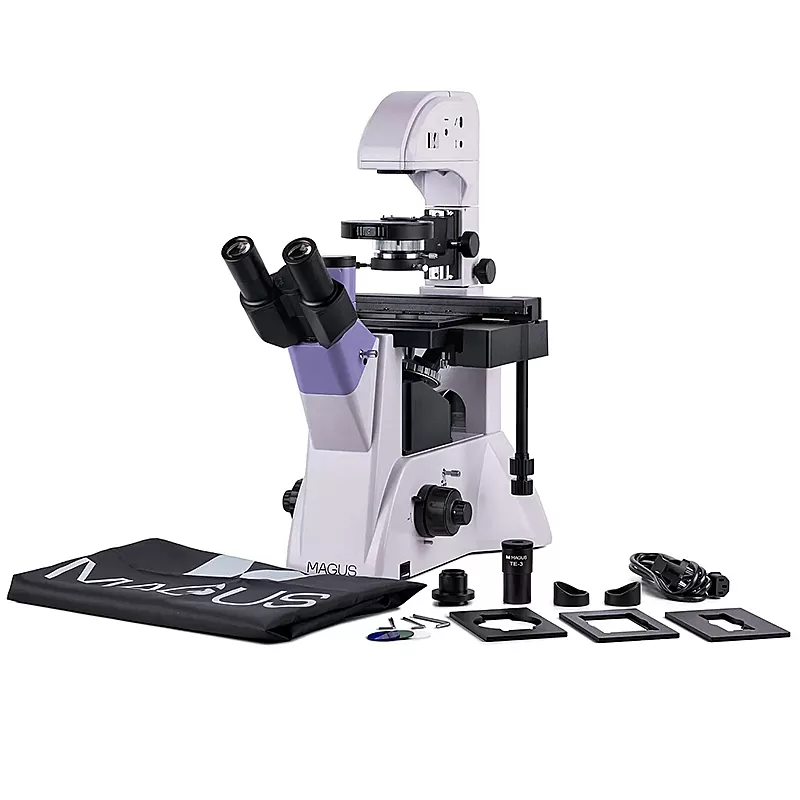

Комплектация микроскопа MAGUS Bio V350
- Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора, револьвером объективов объективов и каналом визуализации.
- Фазово-контрастный конденсор.
- Тринокулярная визуальная насадка.
- Объектив-планахромат, рассчитанный на бесконечность: PHP2 10х/0,25 фазовый WD 4,27 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 4,27 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,0 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,60 WD 3,5 мм.
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.).
- Наглазник на окуляр (2 шт.).
- Вспомогательный центрирующий телескоп.
- Круглая стеклянная вставка.
- Механическое устройство перемещения образца.
- Держатель чашек (4 шт.).
- Переходник под крепление C-mount для работы с камерой.
- Светофильтр.
- Сетевой шнур питания для микроскопа.
- Пылезащитный чехол.
- Инструкция по эксплуатации и гарантийный талон.
Поставляются опционально
- Окуляр MAGUS MES10 10х/22 мм со шкалой (D 30 мм).
- Окуляр MAGUS ME12 12,5х/14 мм (D 30 мм).
- Окуляр MAGUS MD12 12,5х/14 мм с диоптрийной коррекцией (D 30 мм).
- Окуляр MAGUS ME15 15х/15 мм (D 30 мм).
- Окуляр MAGUS ME20 20х/12 мм (D 30 мм).
- Окуляр MAGUS MD20 20х/12 мм с диоптрийной коррекцией (D 30 мм).
- Окуляр MAGUS ME25 25х/9 мм (D 30 мм).
- Объектив MAGUS MP4 4х/0,10 Plan ∞/0,17.
- Объектив MAGUS 20HP 20х/0,40 Plan L фазовый PHP2 ∞/1,2 WD 8,0 мм.
- Объектив MAGUS 40HP 40х/0,60 Plan L фазовый PHP2 ∞/1,2 WD 3,5 мм.
- Цифровая камера.
- Монитор.
- Калибровочный слайд.
- Адаптер C-mount MAGUS CFA050.
- Адаптер C-mount MAGUS CFA065.
