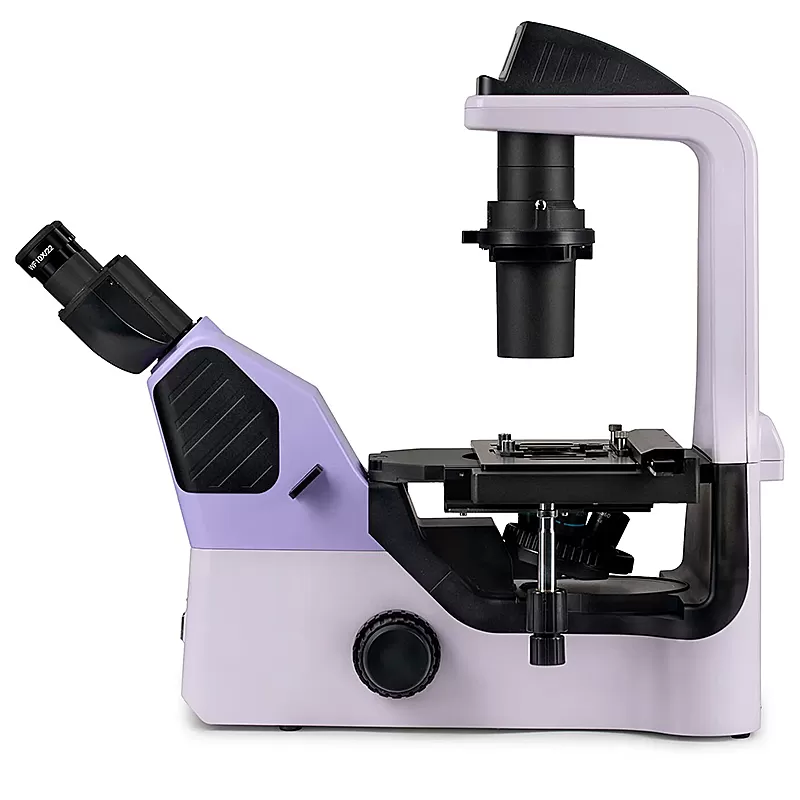

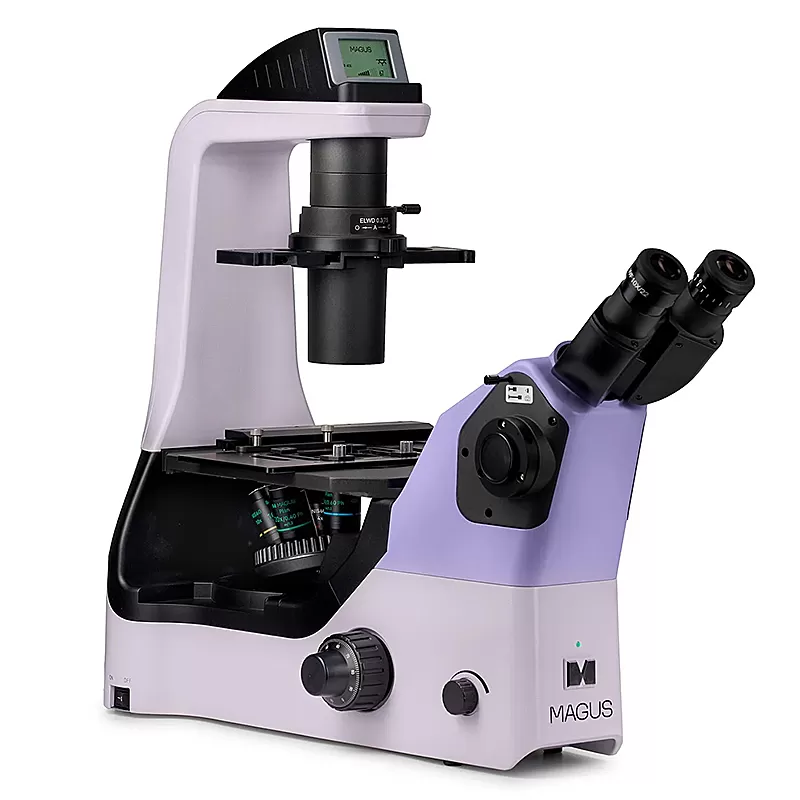

Микроскоп биологический инвертированный MAGUS Bio V360
Микроскоп биологический инвертированный MAGUS Bio V360. Увеличение: 40–400 крат. Бинокулярная визуальная насадка с боковым фотопортом, объективы-планахроматы, светодиодный осветитель 3 Вт, конденсор с фазовым слайдером, устройство для работы методом рельефного контраста (Emboss contrast), интеллектуальная система управления освещением
Назначение и сферы применения микроскопа MAGUS Bio V360
Микроскоп исследовательского класса. Предназначен для исследования осадков жидкостей, клеточных колоний, живых клеток, культур тканей и других окрашенных и неокрашенных объектов в лабораторной посуде. Инвертированная конструкция микроскопа предполагает использование чашек Петри, многолуночных планшетов, флаконов, роллерных бутылей и колб высотой до 75 мм с толщиной дна 1,2 мм. В микроскопе используются специальные объективы для работы с такой посудой.
При снятом конденсоре получится наблюдать клеточные культуры в чашках Петри либо в цилиндрических колбах до 187 мм. Наблюдения ведутся в проходящем свете, методы исследования – светлое поле, фазовый контраст, рельефный контраст (Emboss contrast). Установка опциональных компонентов позволит использовать метод модуляционного контраста Хоффмана. Микроскоп применяется для исследований в сфере медицины, фармакологии, биологии, вирусологии. В максимальной комплектации микроскоп подходит для ЭКО.
Основные особенности микроскопа MAGUS Bio V360
- Исследования окрашенных и неокрашенных объектов в лабораторной посуде – чашках Петри, колбах, планшетах, работа с посудой высотой до 187 мм.
- Методы исследования – светлое поле, фазовый контраст, рельефный контраст (Emboss contrast); при дополнительной комплектации – метод модуляционного контраста Хоффмана.
- Кодированное револьверное устройство – яркость источника света устанавливается автоматически в зависимости от выбранного объектива.
- Бинокулярная визуальная насадка с боковым каналом визуализации для установки цифровой камеры; деление светового потока 100/0 или 0/100.
- Осветитель проходящего света – экономичный светодиод 3 Вт со сроком службы до 50 000 часов.
- Конденсор со слотом для установки слайдеров; слайдер фазового контраста в комплекте, фазовые кольца центрируются.
- Интеллектуальная система управления освещением: автоматический выбор яркости, блокировка регулировки яркости, автоотключение по таймеру, ЖК-экран статуса работы.
- Предметный столик с перемещением посуды по осям X и Y, универсальный держатель чашек в комплекте, длинная ручка управления столиком обеспечивает комфорт пользователя во время работы.
Визуальная насадка

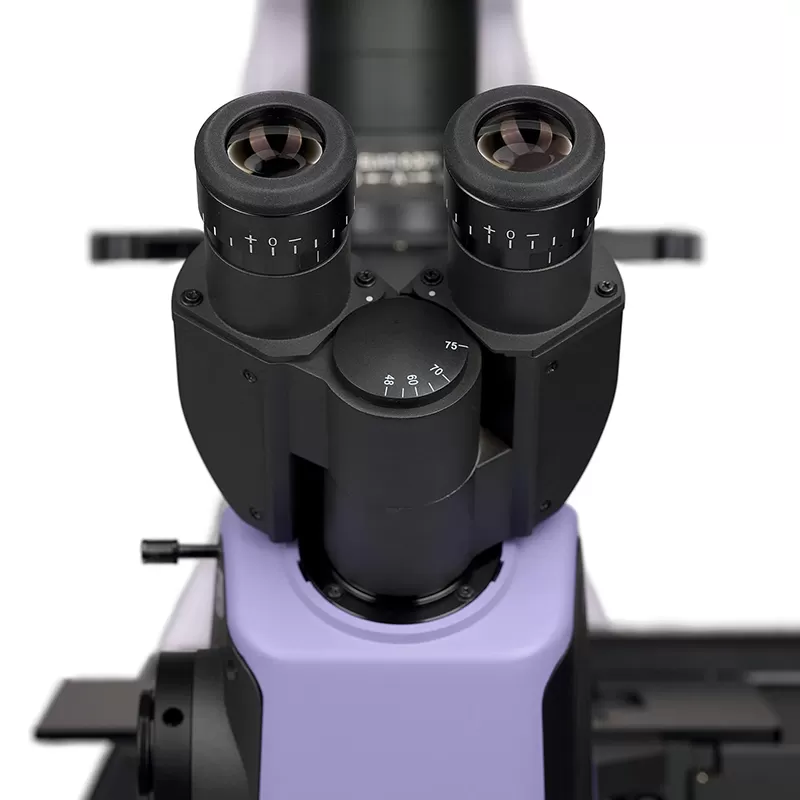

Бинокулярная визуальная насадка с оптикой, рассчитанной на бесконечность. Цифровая камера устанавливается в боковой канал визуализации на насадке микроскопа. Световой поток переключается 100/0 или 0/100. Слот с заглушкой предназначен для установки слайдера рельефного контраста (Emboss contrast).
Револьверное устройство
Кодированный револьвер на 5 объективов. В свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение внутри диапазона кратности.

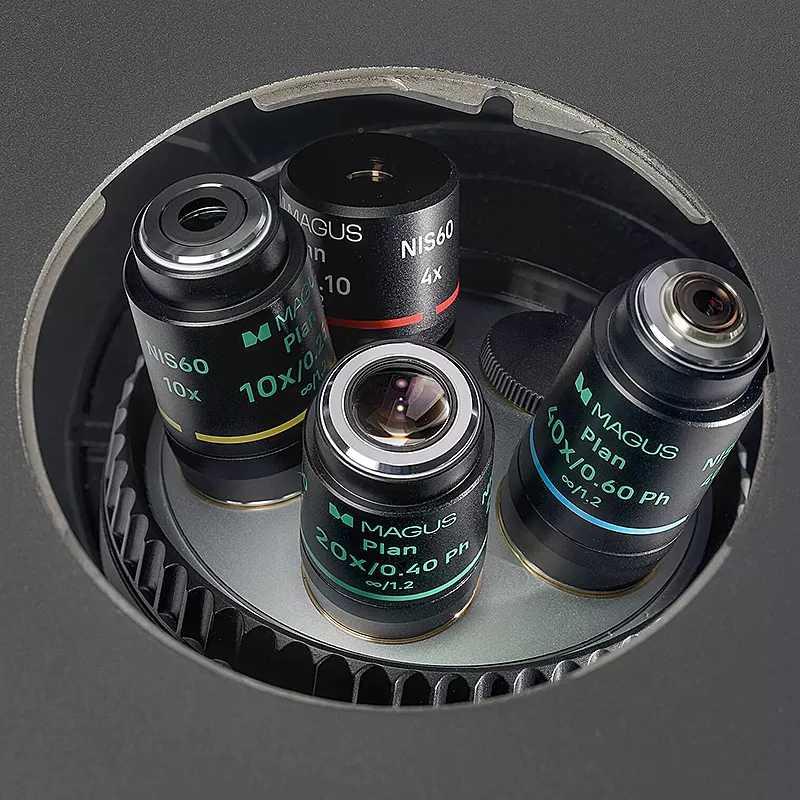

Объективы
- Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм. Парфокальная высота – 60 мм.
- Объектив 4х используются для работы по методу светлого поля.
- Объективы 10х, 20х и 40х являются фазовыми, они отличаются от объектива 4х наличием в плоскости выходного зрачка фазового кольца. Эти объективы предназначены для работы в фазовом контрасте, но также подходят для работы в светлом поле и по методу рельефного контраста (Emboss contrast).
Сохранение комфортной яркости при смене увеличений
Объективы разного увеличения пропускают свет в разной степени, поэтому каждый раз при смене объектива требуется регулировка яркости света. Кроме того, яркость резко увеличивается при переключении с объектива большего увеличения на объектив меньшего увеличения. Резкое увеличение яркости вызывает утомление глаз. MAGUS Bio V360 оборудован интеллектуальным управлением яркости света. Микроскоп запоминает яркость для каждого объектива, которую выбрал пользователь, и автоматически устанавливает эту яркость при повороте револьвера. Интеллектуальное управление сокращает время на регулировку яркости. MAGUS Bio V360 повышает комфорт пользователя и экономит время даже когда работа требует частой смены увеличения.
Фокусировка
- Рукоятки грубой и тонкой фокусировки коаксиальные, расположены низко. Исследователь кладет руки на стол и занимает комфортную позу для работы на микроскопе.
- Кольцо с правой стороны регулирует жесткость хода грубой фокусировки. Пользователь настраивает комфортную жесткость для работы.
Предметный столик

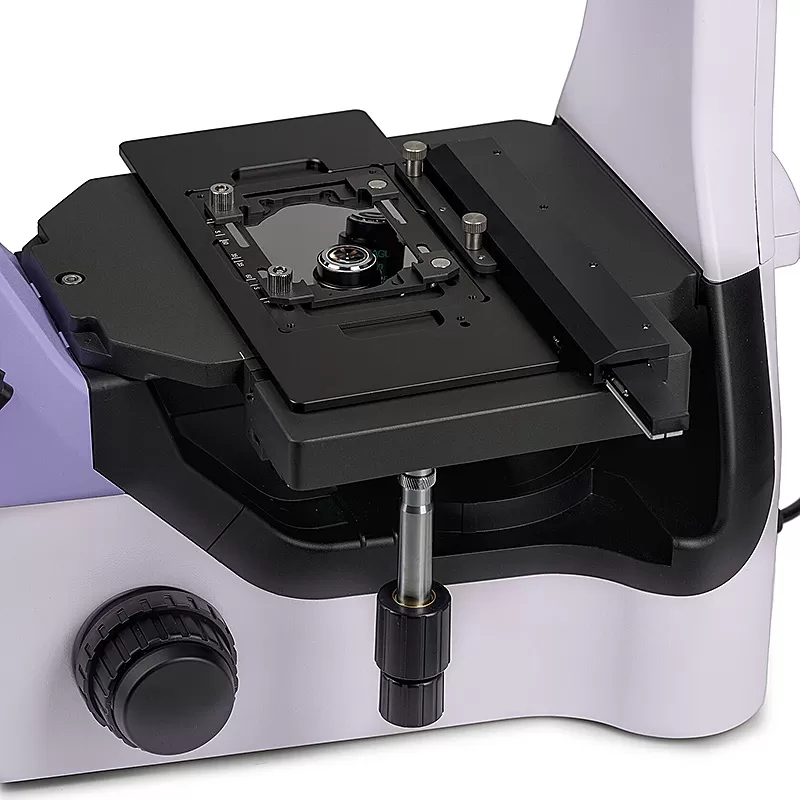

- Предметный столик неподвижный. На столик установлен специальный механизм, который перемещает лабораторную посуду в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен.
- Длинная ручка управления столиком обеспечивает комфорт пользователя во время работы: кисть руки лежит на столе без напряжения.
- В комплект микроскопа входит универсальный держатель чашек.

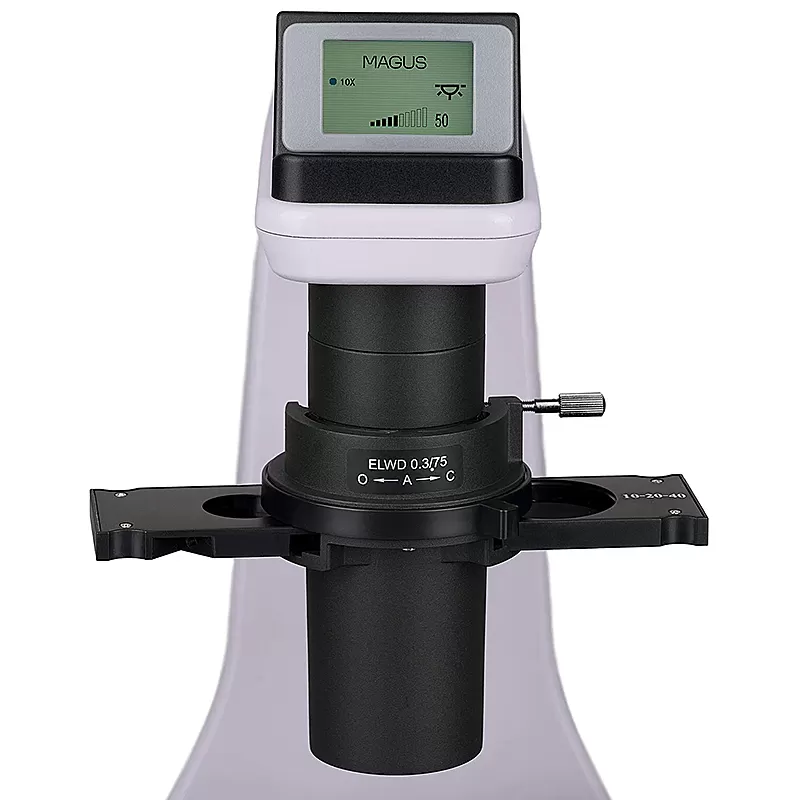

Конденсор

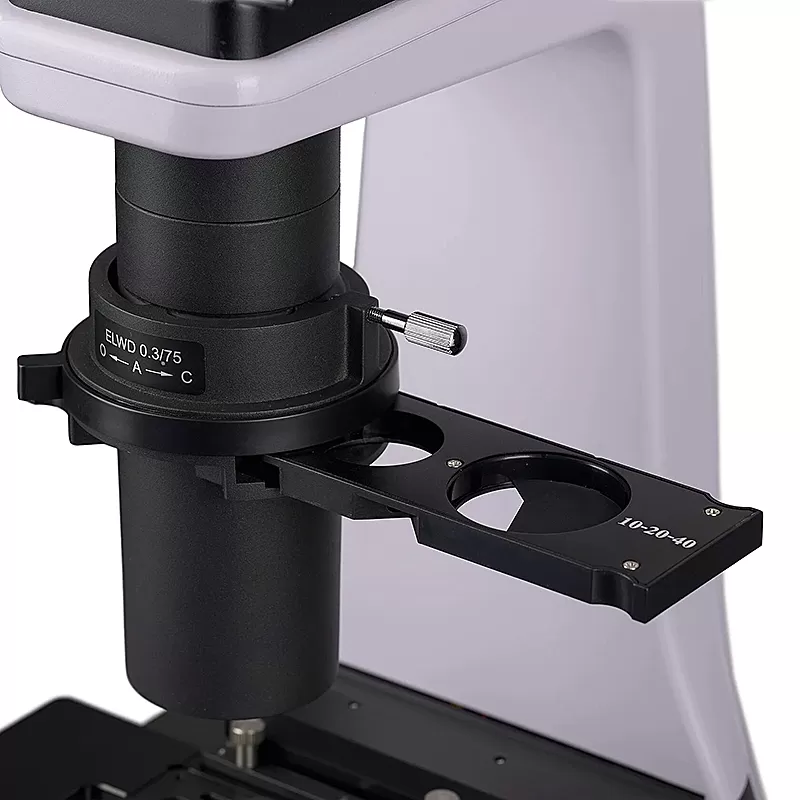

- Конденсор имеет апертуру 0,3 и рабочее расстояние 75 мм. В слот конденсора устанавливают слайдер фазового контраста или слайдер рельефного контраста (Emboss contrast) с секторной диафрагмой.
- Слайдер фазового контраста представляет собой пластину с тремя отверстиями. В одном отверстии фазовая вставка для объективов 10х, 20х и 40х, два других используются для работы по методу светлого поля. Кольцевая диафрагма слайдера центрируется относительно фазового кольца объектива при помощи вспомогательного центрирующего телескопа.
- Слайдер рельефного контраста (Emboss contrast) с секторной диафрагмой также является пластиной с тремя отверстиями. Для реализации метода секторную диафрагму вводят в ход лучей, а слайдер в слоте визуальной насадки устанавливают в положение, соответствующему рабочему объективу. Зеленый фильтр (ND6), помещенный в отверстие с секторной диафрагмой, убирает цветовые ореолы по краям наблюдаемых структур. Свободные отверстия слайдера предназначены для работы по методу светлого поля: одно для объектива 4х, второе для объективов 10х, 20х и 40х.
Источник света
Светодиод мощности 3 Вт обеспечивает яркое освещение объекта, достаточное для работы всеми методами, которые предусматривает микроскоп, на всех объективах. Цветовая температура не меняется при изменении яркости. Срок службы светодиода – 50 000 часов.
ЖК-экран статуса работы

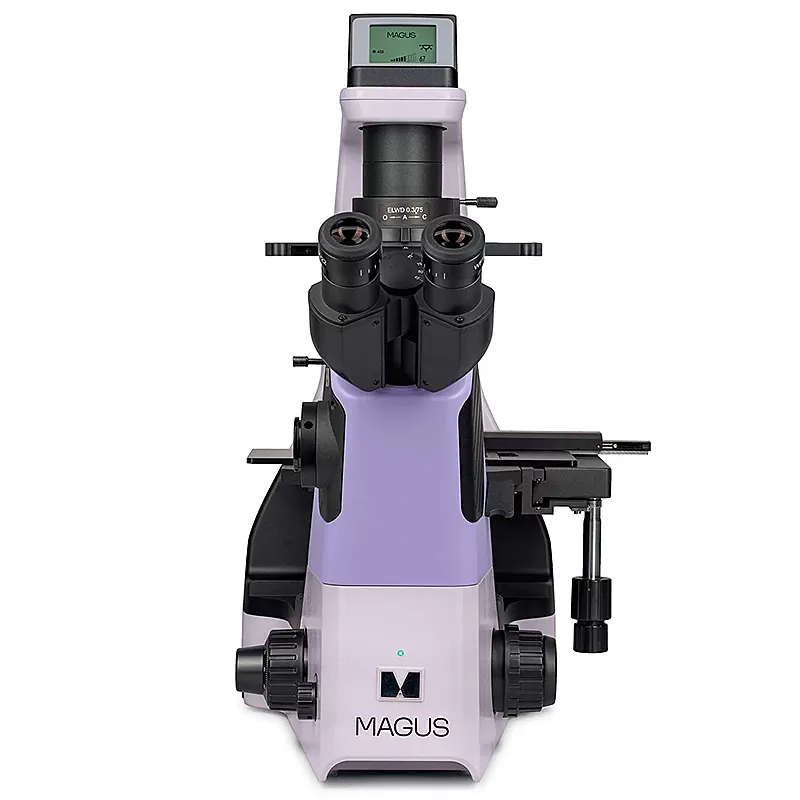

- ЖК-экран на основании микроскопа отображает увеличение объектива, яркость источника света, режим работы («сон», «эко»).
- Пользователь микроскопа с помощью экрана и одной ручки настраивает яркость, блокирует регулировку яркости, выставляет режим сна и таймер автоотключения.
Эргономичная конструкция
- Физический дискомфорт вызывает усталость и снижает продуктивность работы. Эргономичная конструкция микроскопа играет не последнюю роль в повседневных научных исследованиях.
- MAGUS Bio V360 предусматривает комфорт пользователя во время работы.
- Визуальная насадка расположена под эргономичным углом, чтобы не уставали спина и шея.
- Благодаря низкому и компактному предметному столику пользователю удобно выполнять манипуляции с образцом и работать с лабораторной посудой.
- Длинная ручка механизма перемещения позволяет не поднимать руку со стола для управления микроскопом, не менять комфортную позу.
- Рукоятки фокусировки расположены в нижней части корпуса. Пользователь не напрягает кисти рук во время работы. Благодаря плавному ходу механизма пользователь без усилий фокусируется на объект.
Аксессуары
Для микроскопа разработана линейка аксессуаров.
- Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение на объективе, который чаще используется для работы.
- Устройство для работы методом модуляционного контраста Хоффмана расширяет методы контрастирования, позволяет исследовать невидимые в светлом поле объекты, изучать динамические процессы в реальном времени.
- Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
- Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.
- Держатели и вставки в столик используются для удобной установки на микроскоп культуральной посуды разных типов и размеров.
Альтернативные модели
MAGUS Bio V360 является альтернативной для моделей: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53.

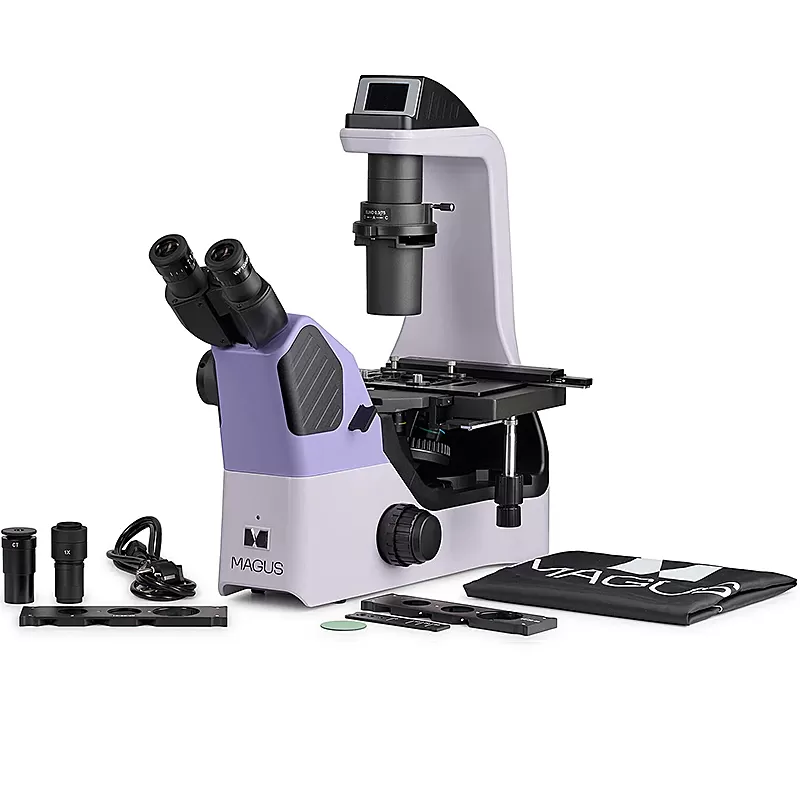

Комплектация микроскопа MAGUS Bio V360
- Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов.
- Конденсор со слотом для слайдера.
- Бинокулярная визуальная насадка с боковым каналом визуализации.
- Объектив-планахромат, рассчитанный на бесконечность: 4x/0,10 WD 30 мм, парфокальная высота 60 мм.
- Объектив-планахромат, рассчитанный на бесконечность: 10х/0,25 фазовый WD 10,2 мм, парфокальная высота 60 мм.
- Объектив-планахромат, рассчитанный на бесконечность: 20х/0,40 фазовый WD 12 мм, парфокальная высота 60 мм.
- Объектив-планахромат, рассчитанный на бесконечность: 40х/0,60 фазовый WD 2,2 мм, парфокальная высота 60 мм.

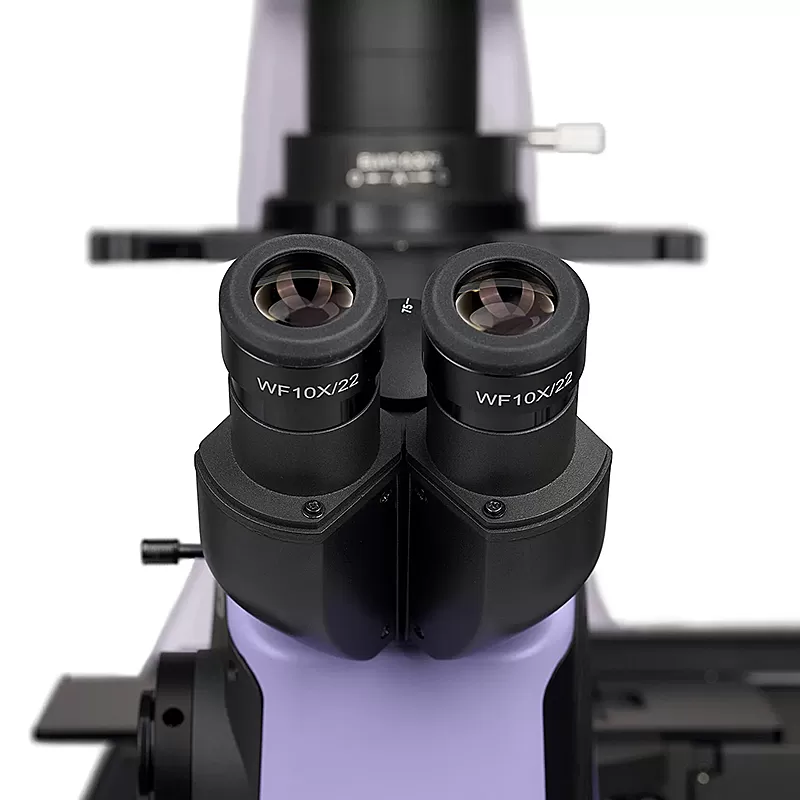

- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.).
- Наглазник на окуляр (2 шт.).
- Вспомогательный центрирующий телескоп.
- Слайдер фазового контраста с центрируемыми фазовыми кольцами.
- Устройство для работы методом рельефного контраста (Emboss contrast).
- Зеленый фильтр.
- Универсальный держатель чашек.
- Переходник под крепление C-mount для работы с камерой.
- Сетевой шнур питания для микроскопа.
- Пылезащитный чехол.
- Инструкция по эксплуатации и гарантийный талон.
Поставляются опционально
- Окуляр 15х/16 мм (2 шт.).
- Окуляр 20х/12 мм (2 шт.).
- Устройство для работы методом модуляционного контраста Хоффмана.
- Цифровая камера.
- Калибровочный слайд.
- Монитор.
